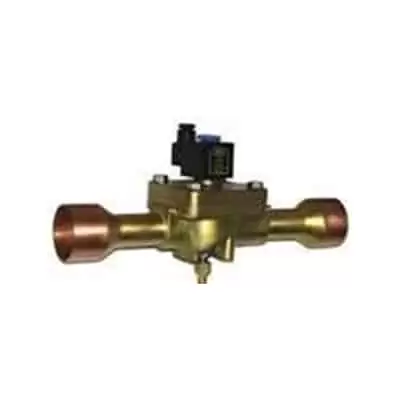

Electroventil seria 540

TVA inclus

Electroventil seria 540

În mod normal deschis

Servoacționat Câmpul magnetic al bobinei solenoidale este utilizat numai pentru deschiderea scaunului supapei pilot. Energia necesară pentru acționarea pistonului sau a diafragmei scaunului supapei principale este furnizată de debitul de agent frigorific și are ca rezultat o anumită cădere de presiune.

Categorie:
ALCO
Electroventil seria 540

Normal deschis

Caracteristici
  • Dimensiune compactă
  • Nu este necesară dezasamblarea pentru lipire

Accesorii

Bobine de acționare și ansambluri de cabluri disponibile pentru diferite tensiuni, a se vedea "Bobine ESC și ansambluri de cabluri".

Despre supapele de expansiune Thermo

Termeni de bază și informații tehnice. Principii de funcționare

Acționare directă. Câmpul magnetic al bobinei solenoidale forțează o mișcare a pistonului și, astfel, determină deschiderea scaunului supapei.

Cădere de presiune reală. Cădere de presiune nominală la Qn1 Capacitate nominală calculată

Capacitatea nominală a supapei selectate

Servoacționat Câmpul magnetic al bobinei solenoidale este utilizat numai pentru deschiderea scaunului supapei pilot. Energia necesară pentru acționarea pistonului sau a diafragmei scaunului supapei principale este furnizată de debitul de agent frigorific și are ca rezultat o anumită cădere de presiune.

Căderea minimă de presiune

Electrovalvele cu acționare directă nu necesită o cădere minimă de presiune pentru o funcționare corectă.

Diferența maximă de presiune de funcționare (MOPD)

MOPD este diferența maximă de presiune între intrarea și ieșirea electrovalvei care permite deschiderea corectă a acesteia. Atunci când sunt utilizate cu bobine solenoidale Alco AC, toate electrovalvele Alco utilizează un MOPD de 25 bar.

Funcționarea împreună cu bobine solenoidale de curent continuu conduce la valori MOPD reduse, în funcție de tipul și dimensiunea supapei. Dopurile chopper DS2 permit utilizarea bobinelor de 24VAC cu 24VDC prin transformarea DC într-o tensiune AC. Vă rugăm să contactați echipa Emerson pentru detalii suplimentare.

Electrovalvele cu solenoid servocupate necesită o cădere de presiune minimă de aproximativ 0,05 bar pentru a rămâne complet deschise. În cazul unui debit insuficient de agent frigorific, această valoare nu va fi atinsă și electrovalva se poate închide neintenționat. Aceste închideri pot duce la disfuncționalități și oscilații în circuitul de refrigerare. Dimensionarea necorespunzătoare a electrovalvelor (adică utilizarea unor electrovalve prea mari) este cauza principală a acestui efect. Acest lucru este deosebit de important în cazul circuitelor de refrigerare cu capacitate controlată.

Prin urmare, factorul decisiv pentru dimensionarea corectă a electrovalvelor este capacitatea respectivă a electrovalvei și nu dimensiunea de conectare a acesteia.

Formula pentru calcularea căderii de presiune reale a unei electrovalve
