Rezervor central pentru uleiul refrigerant din întregul sistem de refrigerare.
WITT HDB poate fi utilizat în diferite moduri:
ca recipient de scurgere a uleiului
ca recipient de distribuție a uleiului pentru alimentarea cu ulei a mai multor compresoare
ca o cupolă de ulei suplimentară pentru conectarea unității noastre de recuperare a uleiului (BDP) pentru returnarea automată a uleiului.
Atunci când este utilizat ca rezervor de ulei, HDB3 nu are nevoie de izolație, deoarece căldura ambientală este utilizată pentru a evapora lichidul refrigerant rămas. În cazul în care temperatura ambiantă nu este suficientă, se poate monta un element de încălzire electrică prin intermediul puțului termic existent. Golirea manuală a uleiului se execută printr-o combinație de supapă de oprire de serviciu și supapă cu acțiune rapidă (supapă de om mort) WITT SSV6.
Atunci când este utilizat ca recipient de distribuție, HDB3 este utilizat într-un sistem automat de gestionare a uleiului în combinație cu unitatea de recuperare a uleiului (BDP) pentru a distribui uleiul refrigerant returnat în mai multe compresoare.
Atunci când HDP3 este utilizat ca dom suplimentar de ulei, acesta acționează ca un precolector într-un sistem automat de returnare a uleiului.

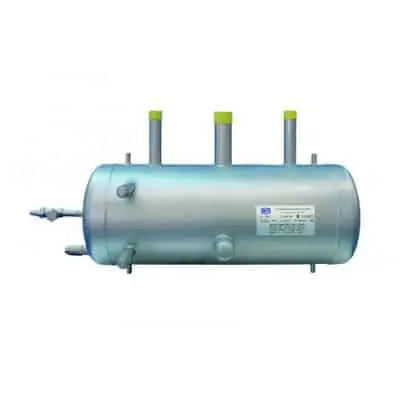

Receptorul de ulei din oțel inoxidabil HDB3 este fabricat în conformitate cu AD2000 și cu Directiva privind echipamentele sub presiune. Acesta este prevăzut cu toate conexiunile necesare, de exemplu, controlul nivelului sau senzorul de ulei opțional.
Colectorul de ulei din oțel inoxidabil HDB3 este format din:
O intrare DN40 pentru amestecul de refrigerant/ulei
o conexiune DN25 pentru o supapă de siguranță
Un racord DN40 pentru conectarea unui BDP2 sau a unei conducte de distribuție
un racord DN25 pentru o linie de egalizare/rezervă
Un racord G½"/IG la nivelul minim și maxim + dop cu șurub G½".
Un racord de golire a uleiului cu supapă EA10GB/VA
O supapă cu acțiune rapidă SSV6 pentru conectarea la EA10 (furnizată în vrac)
Un radiator lateral cu conexiune G½" pentru un element de încălzire opțional
Două prize de montare M12 sus și jos
Suporturi de montare, inclusiv material de fixare
Accesorii
Element de încălzire electrică 200 W
Senzor de ulei G½" cu garnitură de etanșare învelită pentru instalarea în conexiunile min/max
Supapă de deversare
Unitate de recuperare a uleiului BDP, inclusiv supapă de racordare
