FRIGOPOINT

FRIGOPOINT este un producător specializat în recipiente sub presiune, componente pentru managementul uleiului, protecția compresoarelor, filtrarea agentului frigorific și automatizarea instalațiilor de refrigerare. Portofoliul cuprinde rezervoare verticale și orizontale, separatoare de lichid și ulei, regulatoare de nivel, armături, filtre, senzori și controlere. Produsele FRIGOPOINT sunt aduse și comercializate în România de AB Tehnic Professional, iar selecția lor este realizată în raport cu agentul frigorific, presiunile instalației, capacitatea necesară, racordurile și condițiile efective de funcționare.

Rezervoare pentru agent frigorific

Rezervoarele pentru agent frigorific FRIGOPOINT sunt destinate acumulării agentului frigorific în stare lichidă și integrării în circuite frigorifice comerciale sau industriale. Producătorul oferă construcții verticale FP-LR și orizontale FP-LRH, fiecare familie fiind disponibilă în mai multe volume și configurații constructive. Alegerea nu se face numai în funcție de cantitatea totală de agent frigorific din instalație. Analizăm volumul care trebuie preluat în diferitele regimuri de funcționare, presiunile de proiectare, poziția disponibilă pentru montaj, amplasarea racordurilor și cerințele privind accesul la inspecție.

Pentru instalațiile compacte sunt disponibile rezervoare verticale FRIGOPOINT FP-LR de 1–1,6 litri și modele verticale FP-LR de 2,5–8 litri. Aceste variante pot fi integrate în agregate frigorifice, echipamente comerciale și ansambluri în care spațiul disponibil este limitat. Pentru capacități intermediare, portofoliul continuă cu rezervoarele FP-LR de 10–16 litri și rezervoarele verticale FP-LR de 20–24,8 litri. În proiectele cu volume mai mari de agent frigorific pot fi selectate modelele FP-LR de 25–350 litri, cu dimensionarea și echiparea adecvate instalației.

Atunci când geometria agregatului sau a centralei frigorifice favorizează montajul pe lungime, pot fi utilizate rezervoarele orizontale FP-LRH de 16–70 litri. Pentru instalațiile cu sarcini și volume superioare sunt disponibile rezervoarele FP-LRH de 100–250 litri. Documentația producătorului trebuie verificată pentru pozițiile racordurilor, porturile disponibile, dimensiunile de montaj și presiunea admisă a modelului selectat.

AB Tehnic furnizează rezervoare pentru agent frigorific și analizăm configurația instalației înainte de recomandarea unei variante. Urmărim ca volumul util, orientarea recipientului și construcția racordurilor să corespundă proiectului, fără a trata rezervoarele cu volume apropiate drept produse automat interschimbabile.

Separatoare de lichid pentru protectia compresorului

Separatoarele de lichid FRIGOPOINT FP-AS sunt montate pe conducta de aspirație și au rolul de a reține temporar agentul frigorific lichid care nu trebuie să ajungă direct în compresor. Familia răspunde unei cerințe importante în instalațiile expuse variațiilor de sarcină, regimurilor tranzitorii, ciclurilor de dezghețare sau posibilității revenirii unei cantități de lichid din vaporizator. Componenta nu înlocuiește reglarea corectă a supraîncălzirii și nici verificarea instalației, dar contribuie la protejarea compresorului atunci când este selectată și instalată corespunzător.

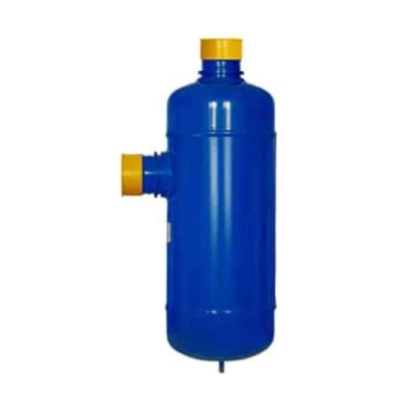

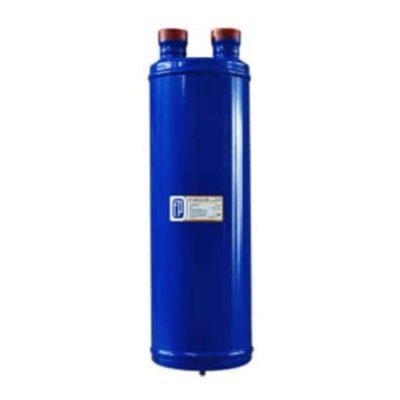

Gama începe cu separatoarele FP-AS de 2–9 litri, destinate instalațiilor și agregatelor frigorifice de dimensiuni mai reduse. Pentru aplicații intermediare poate fi utilizată familia de separatoare FRIGOPOINT FP-AS de 12 litri, iar pentru centrale și instalații cu debite mai mari sunt disponibile separatoarele FP-AS de 25–45 litri. Volumele nominale delimitează familiile constructive, însă nu constituie singurul criteriu de selecție.

În analiza unui separator de lichid luăm în considerare agentul frigorific, capacitatea instalației, debitul masic pe aspirație, diametrul conductei, temperatura de evaporare, variația sarcinii și volumul maxim de lichid care ar putea reveni către compresor. Contează și pierderea de presiune acceptabilă, deoarece o componentă aleasă necorespunzător poate influența condițiile de aspirație și performanța sistemului. Racordurile trebuie corelate cu traseul frigorific, fără reduceri sau măriri de diametru introduse arbitrar numai pentru adaptarea la un anumit model.

Recomandăm verificarea poziției de montaj, a sensului de curgere și a cerințelor producătorului privind integrarea în circuit. Dimensionarea trebuie tratată ca parte a proiectării instalației, nu ca o alegere izolată. AB Tehnic poate analiza parametrii aplicației și poate selecta varianta FP-AS adecvată, inclusiv pentru centrale frigorifice cu unul sau mai multe compresoare, instalații cu temperatură joasă și sisteme supuse unor schimbări importante ale regimului de funcționare.

Separarea, stocarea si controlul uleiului

Managementul uleiului are o influență directă asupra lubrifierii compresoarelor și asupra comportamentului schimbătoarelor de căldură. Uleiul antrenat pe conducta de refulare trebuie separat și returnat în condiții controlate, mai ales în centralele frigorifice cu mai multe compresoare. FRIGOPOINT produce separatoare, rezervoare, filtre, regulatoare electronice și adaptoare care permit alcătuirea unui circuit de ulei adaptat instalației.

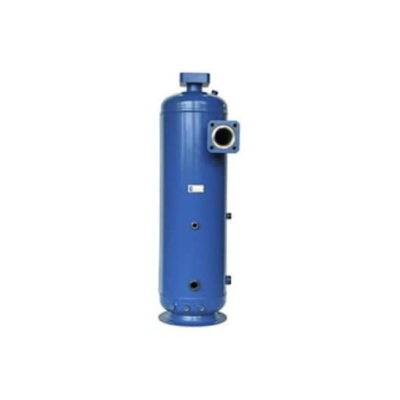

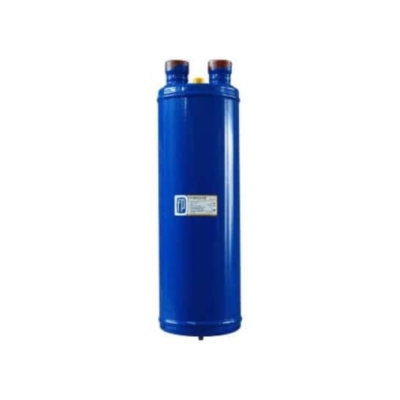

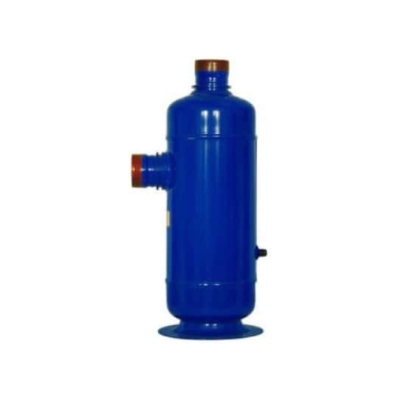

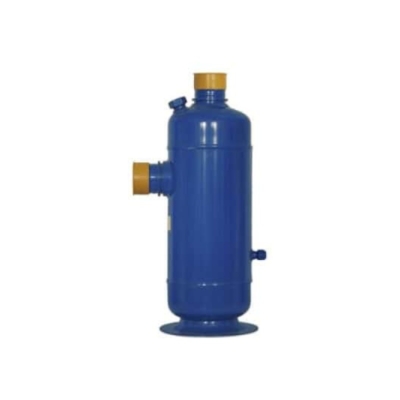

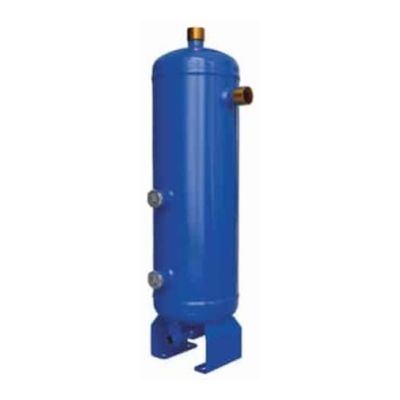

Pentru instalațiile de capacitate redusă și medie sunt disponibile separatoarele FP-OS de 2–7 litri. Gama continuă cu separatoarele FRIGOPOINT FP-OS de 12 litri și cu modelele FP-OS de 25–45 litri. Pentru anumite instalații cu compresoare cu șurub poate fi analizat separatorul ciclonic FRIGOPOINT FP-OS. Alegerea tehnologiei și a dimensiunii depinde de debitul agentului frigorific, capacitatea compresorului, temperatura de refulare, viteza gazului, racorduri și arhitectura circuitului de retur.

Într-un sistem centralizat, uleiul separat poate fi stocat în rezervoarele FP-OR de 5–25 litri. Rezervorul trebuie ales în corelație cu numărul compresoarelor, cantitatea de ulei din sistem, diferența de presiune și strategia de alimentare a carterelor. Pentru protejarea componentelor de control pot fi introduse filtrele FP-OF, destinate reținerii contaminanților din circuitul de ulei. Filtrul trebuie dimensionat astfel încât să nu genereze o restricție incompatibilă cu debitul necesar alimentării compresoarelor.

Menținerea nivelului în carter poate fi realizată cu regulatorul electronic FRIGOPOINT FP-ERL4. Conform documentației producătorului, acesta integrează funcția de detectare a nivelului și comanda alimentării cu ulei, fiind destinat controlului, menținerii nivelului și semnalizării unei condiții de nivel insuficient. Integrarea mecanică pe diferite compresoare se realizează prin adaptoarele FRIGOPOINT compatibile cu FP-ERL4.

Analizăm întregul circuit, nu doar fiecare componentă separat. Verificăm presiunea din rezervorul de ulei, diferența disponibilă pentru alimentarea regulatoarelor, compatibilitatea adaptoarelor, alimentarea electrică, logica alarmei și posibilitatea opririi compresorului într-o situație critică. Asigurăm astfel selectarea unei configurații coerente, în care separatorul, rezervorul, filtrul și regulatoarele pot funcționa împreună în limitele prevăzute.

Armaturi, filtrare si protectie mecanica

Portofoliul FRIGOPOINT include componente auxiliare care îndeplinesc funcții esențiale pentru siguranța, etanșeitatea și întreținerea instalațiilor frigorifice. Chiar dacă aceste produse au dimensiuni mai reduse decât compresorul sau recipientele sub presiune, alegerea lor trebuie corelată cu agentul frigorific, presiunea de lucru, temperatura, diametrul conductelor și funcția exactă din circuit.

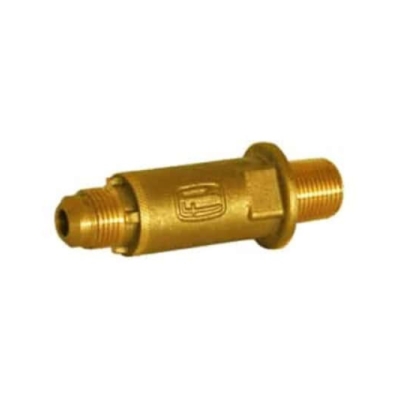

Supapa FRIGOPOINT FP-SV-038 este destinată protecției la suprapresiune în configurațiile pentru care sunt adecvate caracteristicile sale. Presiunea de deschidere, capacitatea de evacuare și racordul trebuie verificate prin raportare la recipientul protejat și la cerințele proiectului. O supapă nu se selectează exclusiv după dimensiunea filetului și nu trebuie izolată accidental de volumul pe care trebuie să îl protejeze.

Pentru controlul diferenței de presiune în circuitul de ulei poate fi utilizat ventilul diferențial FRIGOPOINT FP-DV-038-35. Rolul și poziția sa trebuie evaluate împreună cu rezervorul de ulei, presiunea de aspirație și cerințele regulatoarelor montate la compresoare. Conectarea recipientelor și a altor componente poate fi realizată cu robinetul Rotalock FRIGOPOINT FP-RV, după verificarea ambelor dimensiuni de racord și a condițiilor admise de utilizare.

Pentru filtrarea circuitului frigorific, filtrele deshidratoare FRIGOPOINT FP-SDF folosesc cartuș înlocuibil și sunt disponibile în variante adaptate mai multor diametre și capacități. Selecția carcasei trebuie corelată cu debitul, sensul de curgere, numărul și tipul cartușelor, pierderea de presiune și spațiul necesar operațiunilor de service. Accesul pentru schimbarea cartușului trebuie prevăzut încă din etapa de configurare a instalației.

Pentru limitarea transmiterii vibrațiilor de la compresor către traseele frigorifice poate fi folosit furtunul flexibil FRIGOPOINT FP-VA. Diametrul și orientarea sa trebuie alese în raport cu conducta, amplitudinea mișcărilor și recomandările de montaj. Componenta nu corectează o conductă susținută necorespunzător și nici vibrațiile excesive produse de un utilaj defect, ci completează proiectarea mecanică a traseului.

Portofoliul include și butelia reîncărcabilă FRIGOPOINT FP-CR pentru agent frigorific, destinată operațiunilor compatibile cu specificațiile recipientului. Toate aceste produse se regăsesc în gama de accesorii frigorifice furnizată de AB Tehnic. Pentru fiecare configurație verificăm funcția componentei, presiunea admisă, racordurile și compatibilitatea cu circuitul.

Controlere, senzori si valve electronice

FRIGOPOINT dezvoltă și componente electronice pentru reglarea instalațiilor frigorifice. Acestea permit corelarea temperaturilor și presiunilor măsurate cu acționarea compresorului, ventilatoarelor, dezghețării sau valvei de expansiune. Selecția unui dispozitiv trebuie realizată pornind de la funcțiile solicitate, tipul intrărilor, ieșirile disponibile, alimentarea electrică și protocolul de comunicație, nu numai de la forma carcasei.

Controlerul FRIGOPOINT FP-MC-R23EM este destinat gestionării ciclului frigorific în configurațiile compatibile. În funcție de aplicație, controlul poate include menținerea temperaturii în spațiul răcit și coordonarea dezghețării. Pentru o variantă în care integrarea prin comunicație este relevantă poate fi analizat regulatorul frigorific FP-MC-23EM cu Modbus RTU. Înaintea selecției verificăm numărul și tipul sondelor, sarcinile comandate, schema instalației și modul în care dispozitivul trebuie integrat în automatizarea existentă.

Senzorul FRIGOPOINT FP-PT transformă presiunea măsurată în circuit într-un semnal utilizabil de un controler compatibil. Documentația oficială indică utilizarea senzorilor FP-PT pe partea de înaltă sau joasă presiune, în limitele domeniului modelului ales. Domeniul de măsurare trebuie să ofere atât rezoluția necesară în regimul normal, cât și capacitatea de a suporta presiunile maxime previzibile. Se verifică suplimentar semnalul de ieșire, alimentarea, racordul mecanic și compatibilitatea cu agentul frigorific.

Pentru reglarea alimentării vaporizatorului este disponibil ventilul electronic FRIGOPOINT FP-ERV. Portofoliul cuprinde și valva electronică FP-ERV cu orificii calibrate 0–8, care permite alegerea capacității în funcție de aplicație. Orificiul nu trebuie ales izolat: analizăm agentul frigorific, capacitatea vaporizatorului, temperaturile de evaporare și condensare, subrăcirea, pierderile de presiune și domeniul de modulare necesar.

Controlul condensării poate fi completat cu regulatorul FRIGOPOINT FP-FSR-8 pentru ventilatoare trifazate, 380 V și 8 A. Compatibilitatea trebuie verificată cu motorul ventilatorului, curentul absorbit, tipul comenzii și strategia de menținere a presiunii sau temperaturii de condensare. AB Tehnic analizează legătura dintre dispozitivele electronice și elementele comandate, astfel încât configurația propusă să fie electric și funcțional compatibilă.

Aplicatii

• În centrale frigorifice cu mai multe compresoare, componentele FRIGOPOINT pot alcătui un circuit centralizat pentru separarea, stocarea, filtrarea și distribuirea uleiului. Configurația trebuie corelată cu tipurile compresoarelor, presiunile de aspirație și refulare, diferența disponibilă pentru alimentare, debitul de ulei și logica de alarmare sau oprire în cazul unui nivel insuficient.
• În agregate frigorifice și instalații pentru camere de refrigerare sau congelare, rezervoarele FP-LR ori FP-LRH permit gestionarea agentului frigorific lichid, iar separatoarele FP-AS contribuie la limitarea riscului de retur de lichid către compresor. Volumele, racordurile și pozițiile de montaj trebuie stabilite în raport cu sarcina instalației și regimurile tranzitorii anticipate.
• În depozite frigorifice, unități de procesare alimentară și instalații cu funcționare continuă, filtrele deshidratoare cu cartuș înlocuibil facilitează întreținerea circuitului, iar armăturile și supapele selectate corect contribuie la exploatarea controlată a recipientelor. Planificarea accesului pentru service este importantă pentru schimbarea cartușelor, inspecția racordurilor și verificarea dispozitivelor de protecție.
• În instalațiile cu evaporatoare supuse unor variații mari de sarcină, valvele electronice FP-ERV și senzorii compatibili pot susține reglarea debitului de agent frigorific. Selectarea orificiului, a domeniului senzorului și a controlerului trebuie realizată ca un ansamblu, în funcție de agentul frigorific, capacitate, presiuni și intervalul real de modulare.
• În condensatoare răcite cu aer și agregate cu mai multe ventilatoare, regulatoarele de turație pot adapta funcționarea ventilatoarelor la condițiile instalației. Se urmăresc stabilitatea presiunii de condensare, compatibilitatea electrică a motorului, curentul maxim și comportamentul la sarcină parțială, fără a neglija protecțiile și limitele de funcționare ale ventilatoarelor.
• În construcția sau modernizarea echipamentelor frigorifice comerciale și industriale, rezervoarele, separatoarele, filtrele, furtunurile antivibrații și automatizările FRIGOPOINT pot fi configurate într-o soluție coerentă. Analiza trebuie să includă schema frigorifică, spațiul de montaj, presiunile de proiectare, racordurile și modul în care fiecare componentă influențează ansamblul.

De ce sa alegi AB Tehnic pentru produsele FRIGOPOINT

O configurație frigorifică nu poate fi definită corect prin alegerea separată a unor componente cu dimensiuni aparent potrivite. Rezervorul, separatorul, circuitul de ulei, filtrele, armăturile și automatizarea trebuie raportate la aceeași schemă și la aceleași condiții de funcționare. AB Tehnic furnizează produsele FRIGOPOINT în România și asigură consultanță tehnică gratuită pentru stabilirea acestei compatibilități.

Analizăm aplicația, regimul de temperatură, agentul frigorific, capacitatea instalației, presiunile de proiectare, debitele, volumele și racordurile. Pentru circuitele de ulei urmărim diferențele de presiune, numărul compresoarelor și modul de alimentare a carterelor. Pentru controlere, senzori și valve electronice verificăm funcțiile, semnalele și caracteristicile electrice necesare.

În urma analizei recomandăm configurația FRIGOPOINT potrivită și pregătim o ofertă adaptată proiectului. Această abordare este utilă atât pentru instalații noi, cât și pentru extinderi, modernizări sau lucrări de service în care o componentă trebuie integrată într-un circuit cu parametri deja definiți.

Solicita o oferta pentru componente FRIGOPOINT

Contactează AB Tehnic Professional pentru rezervoare, separatoare de lichid și ulei, sisteme de control al nivelului, filtre, armături și automatizări FRIGOPOINT. Furnizăm consultanță tehnică gratuită, analizăm cerințele instalației și te ajutăm să selectezi componentele compatibile înainte de pregătirea ofertei.
