THERMOWAVE

THERMOWAVE este un producător german specializat în proiectarea și fabricarea schimbătoarelor de căldură în plăci pentru aplicații profesionale. Compania are o experiență de peste 20 de ani în industria frigorifică și dezvoltă echipamente pentru refrigerare comercială și industrială, instalații HVAC, procese tehnologice, industria alimentară, sisteme energetice și aplicații de recuperare a căldurii. Portofoliul include schimbătoare cu plăci și garnituri, construcții semi-sudate, variante cu pereți dubli și soluții adaptate presiunilor ridicate sau fluidelor cu cerințe speciale.

AB Tehnic Professional furnizează în România schimbătoarele de căldură THERMOWAVE și oferă consultanță tehnică gratuită pentru alegerea configurației potrivite. Punem la dispoziția clienților soluții destinate răcirii, încălzirii, evaporării, condensării, recuperării energiei și separării termice a circuitelor. Echipamentele pot fi configurate pentru apă, soluții de apă-glicol, agenți frigorifici naturali sau sintetici și diferite medii utilizate în procese industriale.

Schimbătoarele THERMOWAVE sunt selectate în funcție de parametrii reali ai instalației. Capacitatea termică nu reprezintă singurul criteriu relevant. Pentru o dimensionare corectă trebuie analizate tipurile de fluide, temperaturile de intrare și ieșire, debitele, presiunile de lucru, pierderile de presiune acceptate, proprietățile mediilor, compatibilitatea materialelor și regimul de funcționare. În aplicațiile frigorifice sunt importante și agentul frigorific, tipul procesului, temperatura de evaporare sau condensare și riscurile asociate diferențelor de presiune dintre circuite.

Prin colaborarea cu THERMOWAVE, AB Tehnic Professional poate selecta schimbătoare compacte pentru instalații standard, dar și configurații destinate aplicațiilor cu NH3, CO2, temperaturi ridicate, presiuni mari sau fluide care necesită o atenție suplimentară asupra materialelor și etanșării. Analizăm fiecare solicitare în raport cu condițiile reale de exploatare și pregătim oferta pe baza configurației tehnice rezultate.

Schimbatoare de caldura THERMOWAVE pentru configuratii diverse

Produsele THERMOWAVE sunt incluse în categoria schimbatoare de caldura brazate in placi sau tubulare, însă gama producătorului este orientată în principal către schimbătoarele de căldură în plăci configurabile. Acestea utilizează un pachet de plăci profilate între care circulă cele două medii. Geometria plăcilor creează turbulență și favorizează transferul termic, permițând obținerea unei suprafețe importante de schimb într-un volum compact.

THERMOWAVE oferă mai multe variante constructive pentru a răspunde unor condiții diferite de temperatură, presiune și compatibilitate chimică. Pentru aplicații uzuale pot fi utilizate schimbătoare cu plăci prevăzute cu garnituri. Atunci când unul dintre circuite conține un agent frigorific sau un fluid care necesită o etanșare suplimentară, pot fi selectate module semi-sudate. Pentru procesele în care amestecarea fluidelor trebuie evitată și detectată cât mai rapid sunt disponibile configurații cu pereți dubli.

Materialele plăcilor, garniturilor, ramelor și racordurilor sunt stabilite în funcție de mediile utilizate. Alegerea unei garnituri nepotrivite poate duce la deteriorarea acesteia, pierderea etanșeității sau reducerea duratei de funcționare. Din acest motiv, AB Tehnic Professional verifică tipul fluidului, concentrația, temperatura și condițiile de curățare înainte de configurarea schimbătorului.

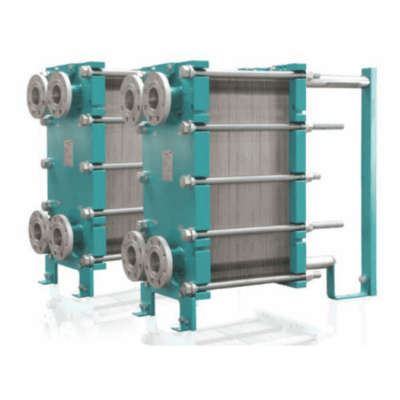

Schimbatoare semi-sudate thermolinePlus

Seria thermolinePlus este destinată aplicațiilor frigorifice și industriale care presupun presiuni ridicate sau utilizarea unor agenți frigorifici care necesită o construcție robustă. Echipamentele folosesc module formate din plăci sudate cu laser. În interiorul fiecărui modul, circuitul agentului frigorific este separat prin sudură, ceea ce reduce numărul garniturilor aflate în contact direct cu acesta.

Un schimbator de caldura THERMOWAVE thermolinePlus poate fi configurat pentru presiuni de până la 63 bar, în funcție de model și de condițiile aplicației. Această caracteristică permite utilizarea seriei în sisteme cu CO2, instalații în cascadă NH3–CO2, aplicații de condensare la presiune ridicată, evaporatoare, răcitoare de ulei, desupraîncălzitoare și sisteme pentru recuperarea căldurii.

Construcția semi-sudată combină etanșarea sudată a circuitului frigorific cu posibilitatea demontării pachetului de plăci. Astfel, circuitul secundar poate rămâne accesibil pentru inspecție și curățare, în funcție de configurație. Această soluție este relevantă în instalațiile în care agentul frigorific trebuie izolat într-un canal sudat, dar este necesară păstrarea flexibilității specifice unui schimbător de căldură demontabil.

Geometria plăcilor este selectată pentru echilibrarea transferului termic și a pierderii de presiune. O turbulență mai intensă poate îmbunătăți transferul, dar poate produce o pierdere de presiune mai mare. Configurația finală trebuie stabilită prin calcul, în funcție de debite, temperaturi, proprietățile fluidelor și limitele instalației.

În aplicațiile cu CO2, presiunea maximă admisă este un criteriu esențial, dar nu este singurul. Trebuie analizate regimul instalației, temperaturile, capacitatea, poziția schimbătorului în circuit și diferența de presiune dintre cele două medii. AB Tehnic Professional selectează modelul thermolinePlus în funcție de toate aceste condiții, nu doar după valoarea maximă a presiunii.

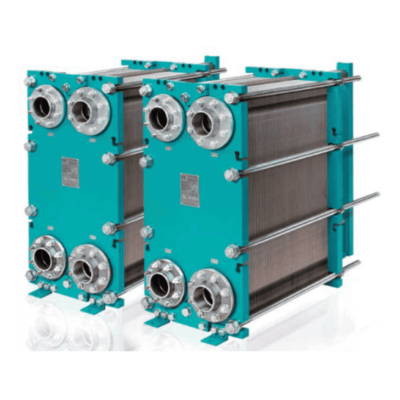

Schimbatoare configurabile thermolineVario

Seria thermolineVario este orientată către aplicații care necesită flexibilitate constructivă. Schimbătoarele pot fi configurate cu plăci și garnituri, module semi-sudate sau plăci cu pereți dubli. Sunt disponibile diferite dimensiuni, geometrii ale plăcilor, rame, racorduri și materiale, astfel încât echipamentul să fie adaptat parametrilor termici și compatibilității chimice cerute de proiect.

Un schimbator de caldura THERMOWAVE thermolineVario poate fi configurat pentru capacități cuprinse între aproximativ 50 și 50.000 kW, în funcție de model, numărul plăcilor, temperaturi, debite și mediile utilizate. Plaja largă permite folosirea seriei atât în instalații compacte, cât și în procese industriale cu sarcini termice importante.

Construcția demontabilă permite accesul la pachetul de plăci pentru inspecție, curățare sau înlocuirea garniturilor. În anumite aplicații, capacitatea poate fi modificată ulterior prin adăugarea sau eliminarea unor plăci, în limitele ramei și ale configurației tehnice. Această flexibilitate poate fi utilă atunci când instalația este extinsă sau când parametrii de funcționare se modifică.

Pentru etanșare pot fi utilizate materiale precum NBR, EPDM, Butyl, FKM, FEPM sau HNBR, în funcție de fluid, temperatură și condițiile chimice. Aceste denumiri nu reprezintă opțiuni interschimbabile. Fiecare material are un domeniu propriu de utilizare, iar selectarea se realizează după verificarea compatibilității cu mediul din circuit.

Seria thermolineVario poate fi integrată în instalații de refrigerare, sisteme HVAC, procese din industria alimentară, instalații energetice și aplicații industriale. Poate fi utilizată pentru transfer termic între două lichide, dar și pentru procese cu schimbare de fază, în funcție de configurație și de dimensionarea realizată de producător.

Schimbatoare cu placi si garnituri

Schimbătoarele cu plăci și garnituri sunt potrivite pentru aplicații în care accesul la suprafața de transfer termic este important. Pachetul de plăci este strâns între plăcile cadrului, iar garniturile separă circuitele și dirijează fluidele prin canalele corespunzătoare. Echipamentul poate fi deschis pentru curățare mecanică, inspecție sau înlocuirea componentelor uzate.

Această construcție este utilizată în instalații cu apă, apă-glicol, fluide alimentare și diferite medii industriale, cu condiția selectării corecte a materialelor. Plăcile pot fi alese în funcție de rezistența necesară la coroziune, iar garniturile sunt configurate după temperatură și compatibilitatea chimică.

În aplicațiile în care se depun impurități sau unde curățarea periodică este obligatorie, accesul la plăci reprezintă un avantaj important. Totuși, demontarea și remontarea trebuie realizate conform instrucțiunilor producătorului, cu respectarea cotei de strângere și a poziției corecte a garniturilor.

Schimbatoare cu pereti dubli

Configurațiile cu pereți dubli sunt destinate aplicațiilor în care amestecarea celor două fluide ar putea produce contaminare, deteriorarea procesului sau alte consecințe nedorite. În locul unui singur perete metalic între medii, fiecare canal este separat printr-un ansamblu format din două plăci.

Dacă una dintre plăci dezvoltă o pierdere, fluidul poate ieși în spațiul dintre acestea și poate deveni vizibil la exterior, în loc să pătrundă direct în celălalt circuit. Această construcție contribuie la identificarea unei posibile neetanșeități înainte ca mediile să se amestece.

Schimbătoarele cu pereți dubli pot fi analizate pentru aplicații cu apă potabilă, fluide alimentare, ulei, glicol sau alte medii care trebuie menținute separate. Selectarea nu se face automat numai pentru că procesul este sensibil. Trebuie analizate presiunile, temperaturile, materialele, cerințele de siguranță și modul în care va fi supravegheat echipamentul.

Aplicatii

• Refrigerare industriala – Schimbătoarele THERMOWAVE pot fi utilizate în instalații frigorifice industriale pentru evaporare, condensare, răcirea uleiului, recuperarea căldurii și separarea circuitelor. Configurația se stabilește în funcție de agentul frigorific, capacitatea termică, temperaturile de funcționare, debitele și presiunile. Pentru NH3 sau CO2 pot fi selectate variante semi-sudate și materiale adaptate condițiilor instalației.
• Sisteme cu CO2 – Seria thermolinePlus poate fi configurată pentru aplicații cu CO2 care presupun presiuni ridicate, inclusiv pentru instalații în cascadă sau anumite procese de condensare și evaporare. Modelul trebuie selectat după presiunea maximă admisă, temperaturi, debit, capacitate și poziția schimbătorului în circuit. Valoarea nominală de 63 bar nu înseamnă că fiecare configurație este potrivită pentru orice sistem cu CO2.
• Instalatii cu amoniac – THERMOWAVE are experiență în aplicații frigorifice care utilizează NH3. Schimbătoarele semi-sudate pot limita contactul agentului frigorific cu garniturile și pot fi configurate pentru evaporare, condensare, răcirea uleiului sau sisteme în cascadă. Materialele, presiunile și condițiile de exploatare trebuie verificate pentru fiecare proiect înainte de alegerea modelului.
• Climatizare si instalatii HVAC – În sistemele HVAC, schimbătoarele de căldură pot separa circuitele hidraulice, transfera energia între apă și soluții de glicol sau recupera căldura din diferite procese. Configurația se dimensionează în funcție de temperaturile de intrare și ieșire, debite, puterea termică și pierderile de presiune acceptate de pompe și de restul instalației.
• Industria alimentara – Pentru răcirea sau încălzirea fluidelor alimentare pot fi utilizate schimbătoare cu plăci și garnituri, selectate în funcție de produs, temperatură, vâscozitate și cerințele de curățare. Accesul la plăci permite inspecția și curățarea mecanică. Materialele aflate în contact cu fluidul și tipul garniturilor trebuie alese conform caracteristicilor procesului.
• Recuperarea caldurii – Schimbătoarele THERMOWAVE pot recupera energia termică disponibilă în circuite frigorifice, procese industriale sau instalații de răcire. Căldura recuperată poate fi transferată către un circuit de apă sau către un alt proces, în funcție de temperaturile disponibile. Dimensionarea urmărește apropierea termică necesară, pierderile de presiune și variațiile de sarcină.
• Procese industriale – În industrie, schimbătoarele de căldură pot fi utilizate pentru răcirea sau încălzirea apei, uleiurilor, soluțiilor de glicol și altor fluide tehnologice. Selectarea materialelor este importantă atunci când mediul este coroziv, conține impurități sau funcționează la temperaturi ridicate. AB Tehnic Professional analizează proprietățile fluidelor și condițiile procesului înainte de configurarea echipamentului.
• Producerea energiei – Schimbătoarele în plăci pot fi integrate în sisteme energetice pentru recuperarea și transferul căldurii între circuite. Aplicațiile pot include instalații de cogenerare, răcirea echipamentelor, circuite cu glicol și valorificarea energiei reziduale. Echipamentul trebuie dimensionat în raport cu regimul continuu sau variabil, temperaturile, presiunile și cerințele de mentenanță.

Consultanta si oferta pentru produsele THERMOWAVE

Alegerea unui schimbător de căldură THERMOWAVE presupune configurarea echipamentului în funcție de proces, nu doar identificarea unei dimensiuni standard. Temperatura, debitul, presiunea, proprietățile fluidelor și pierderea de presiune influențează atât capacitatea termică, cât și numărul plăcilor, geometria canalelor, materialele și tipul garniturilor.

De ce sa alegi AB Tehnic Professional

AB Tehnic Professional oferă consultanță tehnică gratuită pentru selectarea schimbătoarelor de căldură THERMOWAVE. Analizăm fluidele utilizate, temperaturile de intrare și ieșire, debitele, presiunile de lucru, puterea termică necesară și pierderile de presiune acceptate în fiecare circuit.

Stabilim dacă proiectul necesită un schimbător cu plăci și garnituri, o configurație semi-sudată, o soluție cu pereți dubli sau un echipament pentru presiuni ridicate. Pentru aplicațiile frigorifice verificăm agentul frigorific, regimul de evaporare sau condensare, temperatura și presiunea maximă din circuit.

Selectăm materialele plăcilor, garniturilor, ramei și racordurilor în funcție de compatibilitatea cu mediile. Analizăm și accesul pentru mentenanță, posibilitatea curățării, spațiul de montaj și eventuala extindere ulterioară a capacității. După configurare pregătim oferta și informațiile tehnice necesare integrării echipamentului.

Solicita o oferta pentru schimbatorul necesar

Pentru proiectele de refrigerare, climatizare, industria alimentară sau procese industriale, AB Tehnic Professional poate selecta seria THERMOWAVE și configurația adecvată. Pe baza parametrilor instalației analizăm performanța termică, materialele și limitele de presiune și pregătim o ofertă adaptată aplicației.
