COOL TOOL

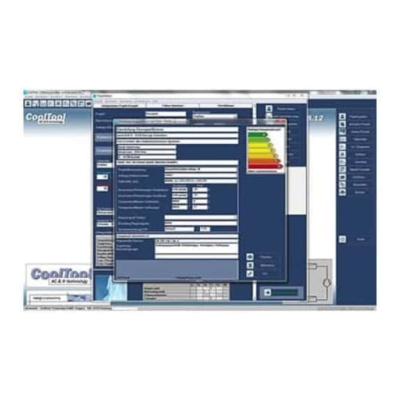

COOL TOOL este un software tehnic modular dezvoltat pentru calculul, proiectarea și analiza instalațiilor frigorifice și de climatizare. Programul reunește într-un singur mediu funcții pentru calculul sarcinii frigorifice, dimensionarea circuitelor, verificarea conductelor, reprezentarea proceselor în diagrama aerului umed, compararea soluțiilor și pregătirea documentației tehnice. Poate fi utilizat pentru instalații de dimensiuni diferite, de la echipamente frigorifice compacte și camere frigorifice până la centrale cu mai multe compresoare și sisteme comerciale sau industriale extinse. Software-ul COOL TOOL este adus și comercializat în România de AB Tehnic Professional. Analizăm activitatea și tipurile de proiecte realizate de fiecare client pentru a recomanda modulele și configurația potrivite.

Proiectarea circuitelor frigorifice

Funcțiile dedicate proiectării circuitelor frigorifice permit definirea arhitecturii instalației și calcularea parametrilor necesari dimensionării. COOL TOOL poate fi utilizat pentru sisteme într-o treaptă sau în două trepte, instalații cu un singur compresor, centrale cu mai multe compresoare, sisteme cu mai multe niveluri de temperatură, circuite cu evaporare directă și configurații care folosesc agenți secundari. Programul acoperă aplicații de refrigerare la temperatură pozitivă, congelare, climatizare și pompe de căldură, iar configurația modulară permite selectarea funcțiilor relevante pentru activitatea utilizatorului.

Proiectantul introduce condițiile de funcționare, sarcina termică, temperaturile de vaporizare și condensare, supraîncălzirea, subrăcirea și agentul frigorific. Pe baza acestor informații, software-ul calculează debitul masic, puterile termice, sarcina compresorului și alți parametri necesari evaluării circuitului. Rezultatele trebuie interpretate în contextul regimului proiectat și al limitelor componentelor reale. Programul nu înlocuiește decizia inginerului, dar reduce timpul necesar calculelor repetitive și permite verificarea mai rapidă a efectelor produse de modificarea unei condiții.

Software-ul COOL TOOL pentru proiectarea instalațiilor frigorifice și HVAC poate compara mai multe variante tehnice pentru aceeași aplicație. Se pot analiza agenți frigorifici diferiți, regimuri de temperatură, arhitecturi ale circuitului și dimensiuni ale componentelor. Această flexibilitate este importantă atunci când soluția trebuie echilibrată din punctul de vedere al capacității, consumului, investiției și condițiilor de montaj. AB Tehnic Professional furnizează informații despre configurarea software-ului pentru tipurile de instalații proiectate de client.

Calculul sarcinii pentru camere frigorifice

Dimensionarea unei instalații pentru o cameră frigorifică începe cu determinarea corectă a sarcinii termice. COOL TOOL include funcții care permit introducerea dimensiunilor spațiului, structurii pereților, temperaturilor interioare și exterioare, schimburilor de aer, produselor depozitate și regimului de exploatare. Calculul poate lua în considerare transferul prin anvelopă, infiltrațiile, deschiderea ușilor, iluminatul, persoanele, motoarele ventilatoarelor și alte surse interne de căldură.

Pentru produsele introduse în cameră trebuie analizate cantitatea, temperatura inițială, temperatura finală și timpul disponibil pentru răcire sau congelare. În funcție de aplicație, pot interveni căldura sensibilă, căldura latentă asociată schimbării de fază și căldura de respirație a produselor proaspete. Aceste contribuții nu trebuie înlocuite cu o valoare generică pe metru cub, deoarece două camere cu aceleași dimensiuni pot avea sarcini foarte diferite atunci când regimul de introducere a mărfii și frecvența accesului nu sunt identice.

Programul permite modificarea ipotezelor și compararea rezultatelor. Proiectantul poate verifica influența grosimii izolației, a temperaturii exterioare, a numărului de deschideri sau a intervalului de răcire. Rezultatul devine baza pentru dimensionarea vaporizatorului, compresorului, condensatorului și conductelor, dar trebuie aplicată o rezervă justificată, nu un coeficient excesiv folosit automat. O sarcină subestimată poate împiedica atingerea temperaturii, iar o supradimensionare importantă poate afecta controlul și costul investiției. COOL TOOL ajută la structurarea datelor și la păstrarea unei legături clare între ipotezele de calcul și capacitatea frigorifică rezultată.

Calculul sarcinii de climatizare si diagrama aerului umed

Pentru instalațiile de climatizare, COOL TOOL permite analizarea sarcinilor sensibile și latente produse de anvelopa clădirii, radiația solară, aerul exterior, ocupanți, iluminat și echipamente. Separarea celor două componente este esențială deoarece instalația trebuie să controleze atât temperatura, cât și umiditatea. O selecție realizată numai după puterea sensibilă poate conduce la dezumidificare insuficientă, în timp ce utilizarea unei valori generale fără definirea aportului de aer proaspăt poate distorsiona necesarul real.

Diagrama aerului umed permite reprezentarea proceselor psihrometrice implicate în climatizare și tratarea aerului. Pot fi analizate încălzirea, răcirea, umidificarea, dezumidificarea, amestecul a două fluxuri și modificarea condițiilor aerului în baterii. Programul ajută la calcularea debitului de aer și a puterilor necesare pentru deplasarea între starea inițială și cea solicitată. Aceste funcții sunt relevante pentru unități de tratare a aerului, instalații de climatizare, procese industriale și spații în care umiditatea influențează confortul sau producția.

Corectitudinea rezultatului depinde de datele climatice, orientarea suprafețelor vitrate, programul de ocupare, nivelul de activitate, aporturile interne și condițiile de introducere a aerului exterior. COOL TOOL oferă cadrul de calcul, însă proiectantul trebuie să aleagă ipoteze reprezentative și să verifice dacă regimul analizat corespunde perioadei critice. Legarea calculului de sarcină cu diagrama aerului umed permite urmărirea coerentă a procesului: de la necesarul încăperii până la starea și debitul aerului furnizat. Această integrare reduce riscul utilizării unor rezultate provenite din ipoteze diferite sau din fișiere de calcul care nu mai sunt sincronizate.

Dimensionarea conductelor frigorifice

Conductele unui circuit frigorific trebuie dimensionate ținând seama simultan de debitul agentului, viteza de curgere, pierderea de presiune, regimul de sarcină și întoarcerea uleiului. COOL TOOL poate calcula traseele de aspirație, refulare și lichid, precum și alte conducte specifice configurației proiectate. Diametrul nu trebuie ales numai după capacitatea nominală, deoarece aceeași putere frigorifică poate genera debite și pierderi diferite în funcție de agent, temperaturile de vaporizare și condensare și lungimea echivalentă a traseului.

Pe conducta de aspirație trebuie păstrat un compromis între o pierdere de presiune redusă și o viteză suficientă pentru transportul uleiului. Pentru traseele verticale și instalațiile cu variații mari de capacitate pot fi necesare soluții constructive specifice. Conducta de refulare trebuie verificată în raport cu temperatura gazului, viteza și pierderea de presiune, iar conducta de lichid trebuie dimensionată astfel încât să limiteze riscul formării vaporilor înaintea organului de expansiune. Diferențele de nivel, armăturile și componentele montate pe traseu trebuie incluse prin lungimea echivalentă sau prin pierderile lor reale.

Programul permite compararea diametrelor și verificarea efectului asupra funcționării. Un diametru mai mare nu reprezintă automat soluția mai bună, deoarece poate reduce viteza sub nivelul necesar întoarcerii uleiului și poate crește costul instalației. Un diametru prea mic produce pierderi de presiune, reduce capacitatea și poate solicita compresorul. În cadrul gamei de sisteme de diagnoză și proiectare, COOL TOOL oferă o abordare integrată în care conductele sunt calculate în legătură cu circuitul, sarcina și condițiile termodinamice ale proiectului.

Selectarea componentelor si compararea variantelor

COOL TOOL include instrumente și baze de date care susțin alegerea componentelor necesare instalației. În funcție de modulele și datele disponibile, proiectantul poate lucra cu informații despre compresoare, schimbătoare de căldură, organe de expansiune, conducte și alte elemente ale circuitului. Selecția nu este tratată separat de calculul sistemului: condițiile stabilite pentru proiect sunt utilizate la evaluarea componentelor, iar modificarea unei temperaturi sau a agentului frigorific se reflectă asupra rezultatelor.

Compararea variantelor este utilă în etapa de concept și ofertare. Pentru aceeași sarcină pot fi analizate un sistem direct și unul cu agent secundar, o configurație într-o treaptă și una în două trepte sau mai multe combinații de temperaturi și agenți frigorifici. COOL TOOL poate calcula inclusiv circuite cu agenți naturali și configurații transcritice cu CO2, în funcție de modulele disponibile. Aceste sisteme necesită însă competență de proiectare și componente dimensionate pentru nivelurile lor specifice de presiune; posibilitatea efectuării calculului în software nu înlocuiește cerințele de siguranță și verificarea proiectului.

Programul ajută la evitarea selectării izolate a componentelor. Un compresor, un vaporizator și un condensator pot fi fiecare adecvate separat, dar trebuie să formeze împreună un sistem stabil în domeniul de funcționare prevăzut. Sunt importante comportamentul la sarcină parțială, temperaturile ambientale, numărul treptelor și logica de control. Prin modificarea parametrilor, proiectantul poate observa cum se schimbă capacitatea, consumul și dimensiunile componentelor. AB Tehnic Professional recomandă configurarea modulelor în funcție de tipurile de instalații analizate, astfel încât software-ul să includă funcțiile folosite efectiv în activitatea companiei.

Scheme, liste de materiale si documentatia proiectului

Un proiect tehnic nu se încheie odată cu obținerea capacității frigorifice. Rezultatele trebuie organizate în scheme, liste de componente și documente care pot fi utilizate pentru ofertare, achiziție, montaj și verificare. COOL TOOL dezvoltă documentația în paralel cu efectuarea calculelor. Programul poate reprezenta configurația instalației, centraliza componentele selectate și genera rapoarte cu ipotezele și rezultatele tehnice relevante.

Actualizarea automată a documentației reduce riscul ca o modificare realizată în calcul să nu fie transferată într-o listă de materiale separată. Dacă diametrul unei conducte, tipul unei componente sau regimul instalației este schimbat, proiectantul poate regenera documentele pe baza versiunii actuale. Listele pot susține pregătirea necesarului de materiale și a ofertei, dar trebuie verificate înainte de lansarea comenzilor, mai ales atunci când proiectul conține componente speciale, accesorii de montaj sau elemente care nu sunt incluse automat în baza de date.

Funcțiile de imprimare și export facilitează transmiterea rezultatelor către colegi, beneficiari și executanți. Documentația trebuie însoțită de explicațiile necesare privind limitele calculului, condițiile de proiectare și responsabilitatea verificării finale. COOL TOOL nu transformă automat un calcul într-un proiect complet de execuție și nu poate anticipa toate particularitățile șantierului. Valoarea sa este integrarea calculelor și a documentelor într-un flux coerent, care permite proiectantului să păstreze controlul asupra variantelor și să reducă operațiunile manuale repetitive.

Analiza si diagnoza instalatiilor frigorifice

COOL TOOL Diagnostics extinde principiile de calcul către măsurarea și analiza instalațiilor aflate în funcțiune. Soluția combină software-ul cu echipamente capabile să colecteze temperaturi, presiuni și alte valori relevante pentru circuitul frigorific. Datele măsurate sunt comparate cu modelul termodinamic pentru evaluarea regimului de lucru, a performanței și a posibilelor deviații. Această familie este destinată activităților de verificare, optimizare și depanare, nu proiectării teoretice izolate.

Configurația prezentată în documentația COOL TOOL Diagnostics include o unitate centrală pentru colectarea datelor și posibilitatea conectării senzorilor de temperatură PT1000 și a traductoarelor de presiune. Pentru schimbătoarele amplasate la distanță pot fi utilizate componente de comunicație dedicate. Datele pot fi înregistrate pentru analiză, iar rezultatele permit urmărirea procesului frigorific în condițiile reale de exploatare. Utilitatea sistemului depinde de instalarea corectă a senzorilor și de alegerea domeniilor de măsurare potrivite.

Diagnoza asistată de software trebuie privită ca o completare a experienței tehnicianului. Valorile calculate pot indica o funcționare necorespunzătoare, însă cauza trebuie confirmată prin verificarea instalației, a reglajelor și a componentelor. O temperatură măsurată incorect sau un traductor cu domeniu nepotrivit poate conduce la o interpretare greșită. AB Tehnic Professional poate oferi informații despre diferența dintre modulele pentru proiectare și soluția Diagnostics, astfel încât clientul să aleagă funcțiile corespunzătoare activității sale.

Aplicatii

• Camere si depozite frigorifice: COOL TOOL poate calcula sarcina rezultată din transferul prin anvelopă, infiltrații, produse, iluminat, persoane și motoarele instalate în spațiul refrigerat. Proiectantul poate verifica influența temperaturii produselor, a timpului de răcire și a deschiderilor ușilor, apoi poate utiliza rezultatul pentru dimensionarea circuitului și selectarea componentelor.
• Centrale frigorifice comerciale: software-ul poate fi utilizat pentru sisteme cu mai multe compresoare, consumatori și niveluri de temperatură. Calculul integrat permite verificarea capacității, dimensionarea conductelor, selectarea componentelor și compararea unor configurații diferite. Pentru supermarketuri și alte aplicații cu sarcină variabilă trebuie analizate funcționarea la sarcină parțială și întoarcerea uleiului.
• Instalatii frigorifice industriale: în proiectele extinse, COOL TOOL ajută la organizarea circuitelor, calcularea traseelor și documentarea componentelor. Pot fi analizate instalații cu evaporare directă, agenți secundari și configurații cu mai multe trepte. Particularitățile procesului, redundanța și condițiile de exploatare trebuie definite de proiectant și introduse coerent în modelul de calcul.
• Sisteme de climatizare si tratarea aerului: programul poate calcula sarcinile sensibile și latente și poate reprezenta procesele în diagrama aerului umed. Funcțiile sunt utile pentru stabilirea debitului de aer și a puterii bateriilor în aplicații de confort sau tehnologice. Rezultatele depind de condițiile climatice, ocupare, aporturile interne și necesarul de aer proaspăt.
• Pompe de caldura: COOL TOOL permite analizarea circuitului frigorific și a condițiilor de funcționare pentru aplicații de încălzire și răcire. Proiectantul poate compara temperaturi, agenți frigorifici și configurații pentru a observa influența asupra capacității și consumului. Trebuie verificate limitele compresorului, temperaturile sursei și comportamentul sistemului în punctele critice de funcționare.
• Sisteme cu CO2 si agenti frigorifici naturali: software-ul poate susține calculul circuitelor care utilizează agenți naturali, inclusiv configurații transcritice cu R744. Aceste proiecte necesită cunoașterea presiunilor ridicate, a controlului specific și a condițiilor ambientale. COOL TOOL oferă instrumentele de calcul, în timp ce selecția finală trebuie realizată de specialiști cu experiență în tehnologia respectivă.
• Ofertare si analiza comparativa: firmele de instalații pot utiliza programul pentru evaluarea mai multor soluții înaintea definitivării ofertei. Listele de materiale și rapoartele generate reduc transferul manual al informațiilor. Costurile și prețurile trebuie completate și verificate separat, iar varianta cu investiția inițială cea mai mică trebuie comparată cu cerințele tehnice și consumul estimat.
• Diagnoza si optimizarea instalatiilor existente: COOL TOOL Diagnostics poate colecta și analiza parametrii unei instalații aflate în funcțiune. Soluția este utilă pentru verificarea performanței, identificarea deviațiilor și compararea regimului înainte și după o intervenție. Rezultatele trebuie validate prin măsurători corecte și interpretate de un specialist care cunoaște configurația echipamentului.

Intrebari frecvente despre COOL TOOL

De ce sa alegi AB Tehnic Professional

Structura modulară a software-ului COOL TOOL permite adaptarea configurației la activitatea utilizatorului, dar face necesară o analiză înaintea achiziției. Un proiectant care dimensionează camere frigorifice are alte cerințe decât o companie care dezvoltă centrale cu mai multe compresoare, instalații cu CO2 sau sisteme de climatizare. Alegerea tuturor modulelor fără evaluare poate încărca inutil configurația, iar omiterea unei funcții importante poate limita utilizarea programului.

AB Tehnic Professional oferă consultanță tehnică gratuită pentru selectarea soluției COOL TOOL. Analizăm tipurile de proiecte, nivelul lor de complexitate, agenții frigorifici utilizați și necesarul de calcul, selecție și documentare. Explicăm diferența dintre modulele pentru proiectare și sistemul Diagnostics, verificăm configurația necesară și pregătim oferta pentru licența potrivită activității clientului.

Prin această abordare, software-ul poate fi integrat ca instrument real de lucru, nu achiziționat pe baza unei enumerări generale de funcții. COOL TOOL se adresează inginerilor proiectanți, firmelor de instalații, consultanților, producătorilor de echipamente și companiilor care proiectează sau analizează sisteme HVACR. Furnizăm informațiile necesare pentru alegerea configurației și sprijinim clientul în etapa comercială, fără promisiunea că programul poate înlocui experiența și verificarea unui specialist.

Solicita consultanta tehnica gratuita si oferta COOL TOOL

Contactează AB Tehnic Professional pentru informații despre software-ul COOL TOOL, modulele disponibile și condițiile de licențiere. Oferim consultanță tehnică gratuită, analizăm tipurile de instalații și calcule realizate în activitatea ta, selectăm configurația adecvată și pregătim oferta comercială. Astfel, poți utiliza un instrument adaptat proiectării, dimensionării, comparării variantelor și documentării instalațiilor frigorifice și HVACR.
