Performanța unei instalații frigorifice depinde de capacitatea fiecărei componente de a răspunde corect variațiilor de sarcină, presiune și temperatură. O reglare imprecisă a debitului, o protecție configurată necorespunzător sau un control instabil al supraîncălzirii pot reduce eficiența sistemului și pot afecta funcționarea compresorului. Din acest motiv, selecția componentelor de automatizare nu poate fi separată de analiza circuitului frigorific în care acestea urmează să funcționeze.

ALCO Emerson este un nume consacrat în domeniul refrigerării, climatizării și pompelor de căldură, recunoscut pentru soluțiile destinate controlului presiunii și temperaturii, reglării debitului de agent frigorific, protecției compresoarelor și administrării uleiului. Portofoliul cunoscut sub denumirile ALCO Controls și Emerson Climate Technologies face parte în prezent din familia Copeland, păstrând experiența tehnică acumulată în aplicațiile HVAC-R.

La AB Tehnic Professional furnizăm soluții ALCO Emerson pentru instalații frigorifice comerciale și industriale, agregate de condensare, chillere, centrale frigorifice și pompe de căldură. Recomandarea noastră pornește de la regimul de funcționare al instalației: agent frigorific, capacitate, temperaturi de evaporare și condensare, diferențe de presiune, supraîncălzire, alimentare electrică și strategia de control.

Atunci când specificațiile proiectului nu sunt încă definitive, asigurăm consultanță tehnică gratuită pentru clarificarea funcției pe care trebuie să o îndeplinească fiecare componentă. Stabilim împreună ce trebuie măsurat, controlat sau protejat și analizăm familiile ALCO Emerson compatibile cu cerințele aplicației.

Control electronic pentru un circuit frigorific stabil

În instalațiile moderne, controlul electronic permite adaptarea continuă a funcționării la sarcina frigorifică reală. În locul unei reglări limitate la două stări fixe, controlerul interpretează informațiile primite de la senzori și traductoare, apoi adaptează comanda ventilului sau a echipamentului acționat. Rezultatul urmărit este menținerea parametrilor în domeniul proiectat, fără oscilații excesive și fără solicitarea inutilă a compresorului.

Pentru proiectele care necesită asemenea funcții furnizăm automatizări pentru instalații frigorifice destinate măsurării, reglării și protecției. Alegerea unei soluții de automatizare începe cu definirea variabilei controlate: presiune, temperatură, supraîncălzire, nivel de ulei sau turația ventilatoarelor. Urmează verificarea domeniului de lucru, a tipurilor de semnal, a compatibilității electrice și a comportamentului necesar în situații de alarmă.

Reglarea electronica a supraincalzirii

Supraîncălzirea indică diferența dintre temperatura vaporilor la ieșirea din evaporator și temperatura de saturație corespunzătoare presiunii de evaporare. O valoare prea mică poate favoriza revenirea agentului frigorific lichid către compresor, în timp ce o valoare prea mare poate indica alimentarea insuficientă a evaporatorului și utilizarea incompletă a suprafeței de schimb termic.

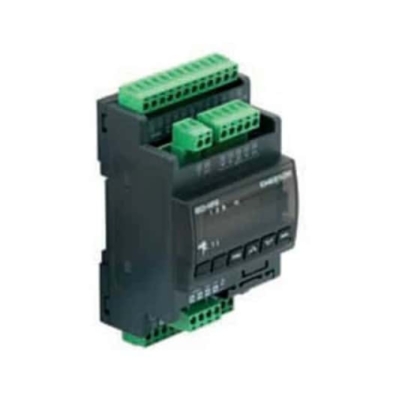

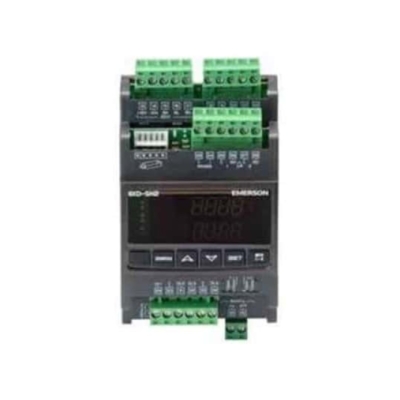

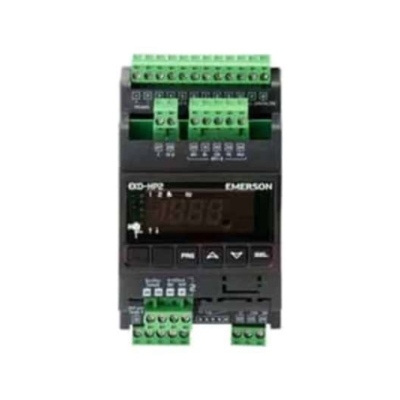

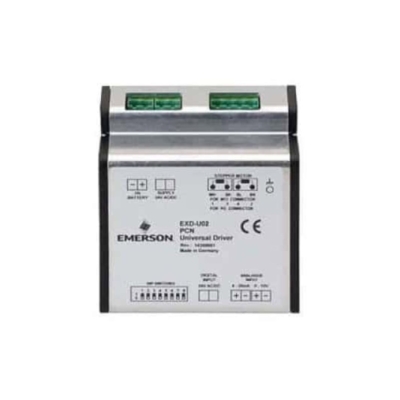

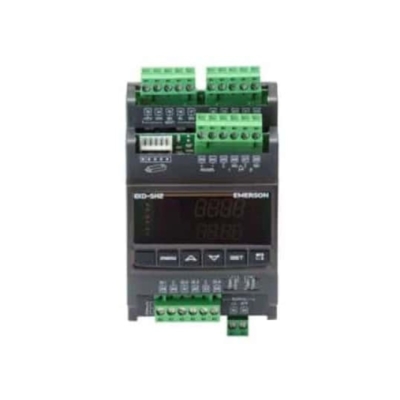

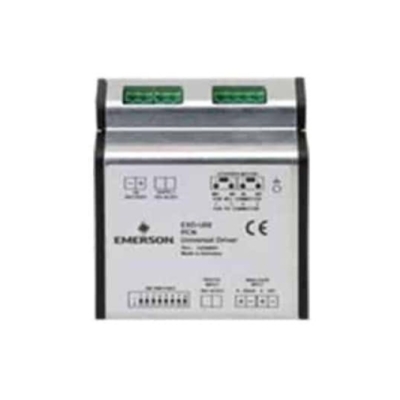

Un controler electronic calculează supraîncălzirea pe baza temperaturii și presiunii măsurate și adaptează poziția ventilului electronic. Pentru instalațiile care necesită control digital și integrare într-un sistem de monitorizare poate fi analizat controlerul ALCO Emerson EXD-SH1/2 pentru ventile electronice cu Modbus. Configurația trebuie corelată cu ventilul utilizat, senzorii instalați, agentul frigorific și strategia generală de automatizare.

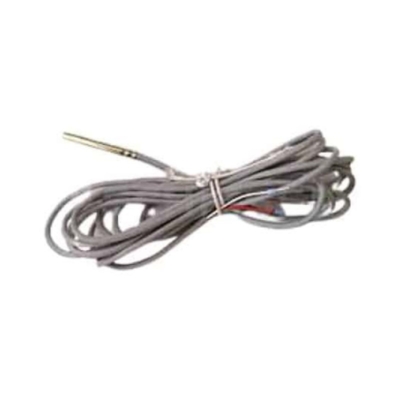

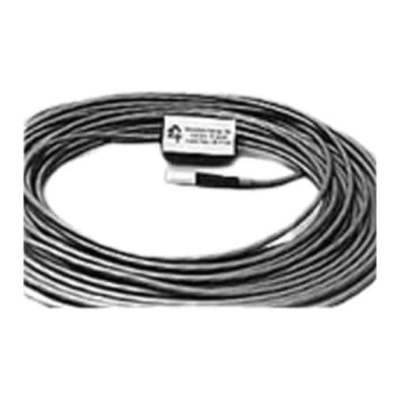

Precizia controlului nu depinde exclusiv de controler. Poziționarea senzorului de temperatură, montarea traductorului de presiune, calitatea conexiunilor electrice și configurarea parametrilor influențează direct răspunsul sistemului. Analizăm toate aceste elemente înainte de recomandarea unei configurații, astfel încât componentele selectate să formeze un ansamblu coerent.

Masurarea continua a presiunii

Presiunea oferă informații esențiale despre starea agentului frigorific și despre funcționarea circuitului. Pentru reglarea electronică este necesar un semnal continuu, nu doar confirmarea depășirii unui prag. Traductorul transformă presiunea măsurată într-un semnal electric pe care controlerul îl poate utiliza pentru calcul, monitorizare și comandă.

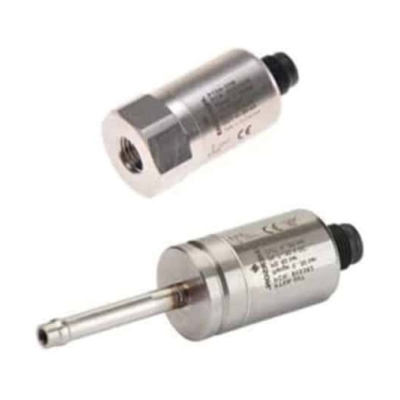

Traductorul de presiune ALCO Emerson seria PT5N poate fi integrat în aplicații care necesită măsurarea presiunii pe aspirație sau refulare, în limitele corespunzătoare variantei alese. Selecția presupune verificarea domeniului de presiune, a semnalului de ieșire, a racordului și a compatibilității cu agentul frigorific și controlerul.

Un domeniu de măsurare ales mult peste presiunile reale poate diminua rezoluția informației utile, iar un domeniu insuficient poate expune traductorul la condiții pentru care nu a fost proiectat. De aceea, recomandarea trebuie raportată la presiunile minime și maxime posibile, inclusiv la condițiile tranzitorii de pornire, oprire sau degivrare.

Protectia compresorului prin controlul presiunii

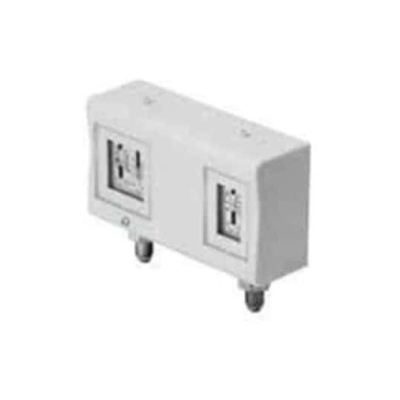

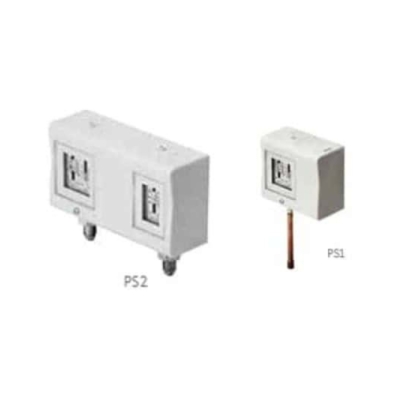

Compresorul trebuie protejat atât împotriva presiunilor excesive de refulare, cât și împotriva funcționării în condiții anormale pe partea de joasă presiune. Presostatele pot opri compresorul, pot comanda un ventil sau pot transmite o stare către automatizare atunci când presiunea atinge pragul stabilit.

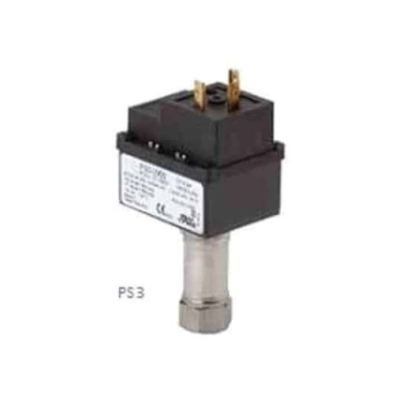

Pentru funcții de comandă sau protecție într-o construcție compactă poate fi utilizat presostatul ALCO Emerson PS3. Selectarea variantei corecte presupune verificarea domeniului de presiune, a pragurilor de comutare, a diferențialului, a tipului de resetare, a racordului frigorific și a caracteristicilor contactului electric.

Un presostat nu trebuie ales doar după valoarea nominală a presiunii. Trebuie stabilit dacă funcția este de control sau de siguranță, dacă resetarea trebuie realizată automat ori manual și cum trebuie să reacționeze instalația după revenirea presiunii în domeniul normal. În cazul protecției la înaltă presiune, cerințele de siguranță ale echipamentului au prioritate față de simpla continuitate a funcționării.

În aplicațiile cu mai multe trepte de capacitate sau cu presiuni variabile, presostatele pot funcționa împreună cu traductoare și controlere electronice. Presostatul poate păstra o funcție independentă de protecție, în timp ce traductorul furnizează automatizării informația necesară reglării continue.

Managementul uleiului in centralele frigorifice

Uleiul părăsește compresorul în cantități variabile împreună cu agentul frigorific și trebuie readus în condiții controlate. Într-o centrală cu mai multe compresoare, distribuția neuniformă a uleiului poate conduce la un nivel insuficient în anumite cartere, chiar dacă în sistem există o cantitate totală aparent suficientă.

Managementul uleiului presupune corelarea separatorului, rezervorului, diferenței de presiune, conductelor de distribuție și regulatoarelor montate pe compresoare. Regulatorul nu poate compensa o instalație proiectată cu viteze necorespunzătoare în conducte sau cu o diferență de presiune insuficientă pentru alimentarea cu ulei.

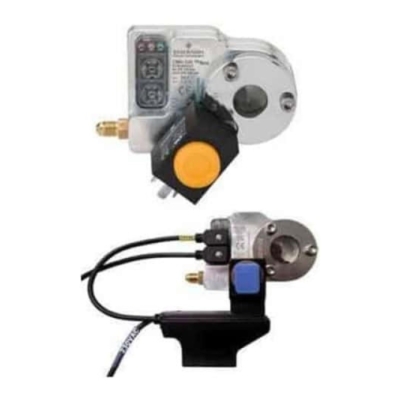

Pentru monitorizarea și completarea controlată a nivelului pot fi utilizate regulatoarele electronice TraxOil OM3, OM4 și OM5. Acestea supraveghează nivelul uleiului din carter și comandă alimentarea atunci când este necesar. În funcție de configurație, pot furniza și o funcție de alarmare atunci când nivelul nu poate fi restabilit în intervalul admis.

Compatibilitatea mecanică cu tipul compresorului, alimentarea electrică, presiunea disponibilă în sistemul de ulei și integrarea contactului de alarmă trebuie verificate înaintea selecției. Pentru o centrală frigorifică nouă analizăm sistemul de ulei ca parte a arhitecturii instalației, nu ca accesoriu adăugat după dimensionarea compresoarelor.

Reglarea debitului de agent frigorific

Evaporatorul trebuie alimentat cu un debit corespunzător sarcinii termice. Un debit insuficient reduce suprafața activă de schimb și capacitatea frigorifică, iar o alimentare excesivă poate determina ieșirea agentului frigorific insuficient vaporizat. Ventilul de expansiune are rolul de a menține echilibrul dintre aceste două situații.

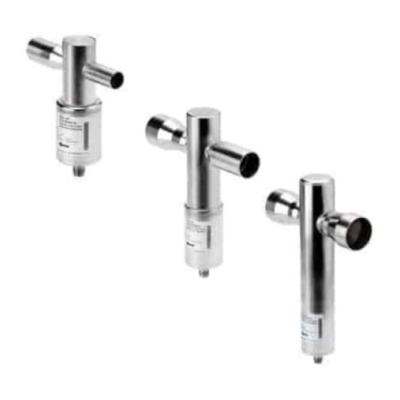

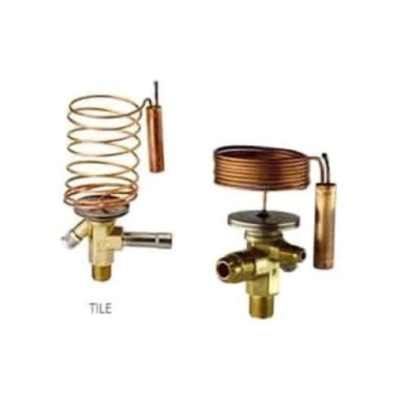

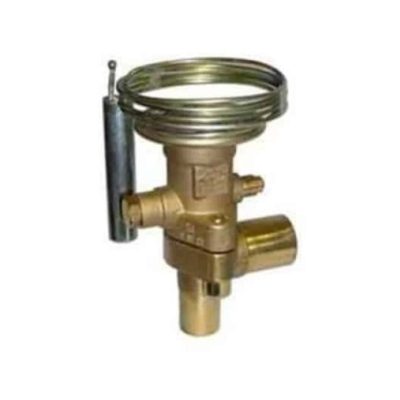

În funcție de nivelul de control necesar, instalația poate utiliza ventile termostatice sau ventile electronice. Soluția termostatică oferă o reglare mecanică independentă, în timp ce varianta electronică permite o adaptare mai flexibilă, monitorizarea parametrilor și integrarea cu alte funcții ale instalației.

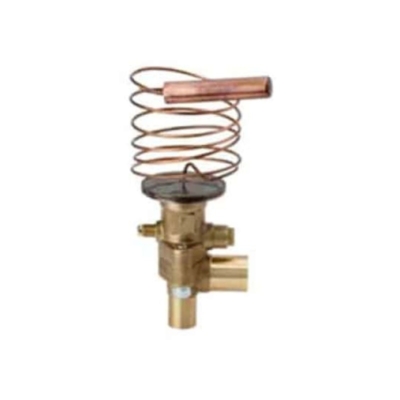

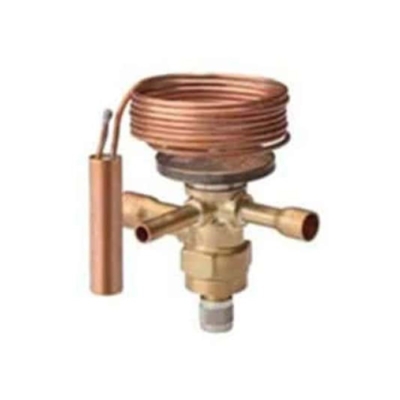

Ventilul termostatic de expansiune ALCO Emerson seria TIH este destinat reglării debitului către evaporator în funcție de supraîncălzire. Dimensionarea corectă se bazează pe capacitatea frigorifică, agentul frigorific, temperatura de evaporare, temperatura de condensare, subrăcire și pierderile de presiune din distribuitor și conducte.

Alegerea ventilului după diametrul racordului poate conduce la o capacitate necorespunzătoare. Două instalații cu conducte identice pot necesita orificii sau ventile diferite dacă funcționează la temperaturi, capacități și diferențe de presiune diferite. Verificăm punctul nominal, dar și comportamentul la sarcină parțială, deoarece stabilitatea reglării trebuie păstrată în domeniul real de funcționare.

Curatarea si protectia circuitului frigorific

Umiditatea, particulele solide, oxizii și compușii rezultați din degradarea uleiului pot afecta funcționarea circuitului frigorific. Umiditatea poate favoriza apariția acizilor și poate îngheța în zonele cu secțiune redusă, în timp ce particulele pot bloca ventilele sau pot deteriora suprafețele interne ale compresorului.

Pentru filtrarea și protejarea circuitului furnizăm componente pentru instalații frigorifice dimensionate în funcție de debit, agent frigorific, capacitate și condițiile de montaj. Filtrul deshidrator, vizorul de lichid, ventilul de expansiune și electroventilul trebuie analizate împreună, deoarece pierderea de presiune cumulată influențează alimentarea evaporatorului.

Filtrarea agentului frigorific

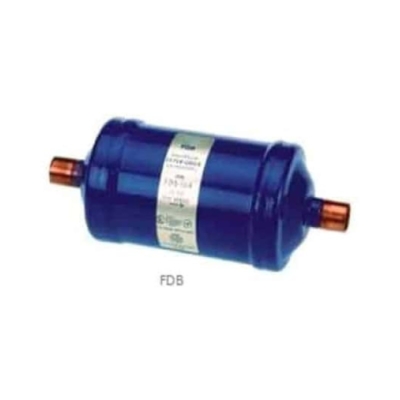

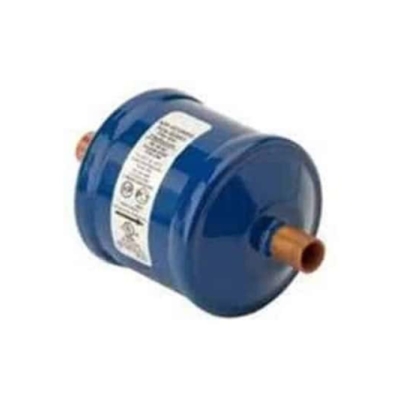

Filtrele deshidratoare ALCO Emerson seria FDB sunt utilizate pentru reținerea umidității și contaminanților din circuit. Selecția ține cont de capacitatea instalației, agentul frigorific, diametrul racordurilor și pierderea de presiune admisă. Sensul de curgere și poziția de montaj trebuie respectate pentru funcționarea corespunzătoare.

Un filtru subdimensionat poate introduce o cădere de presiune nejustificată, iar alegerea exclusiv după diametrul conductei nu confirmă capacitatea necesară. În plus, starea filtrului trebuie evaluată după intervenții asupra circuitului, după contaminări și atunci când diferențele de temperatură sau presiune indică o posibilă restricție.

Comanda electrica a traseelor frigorifice

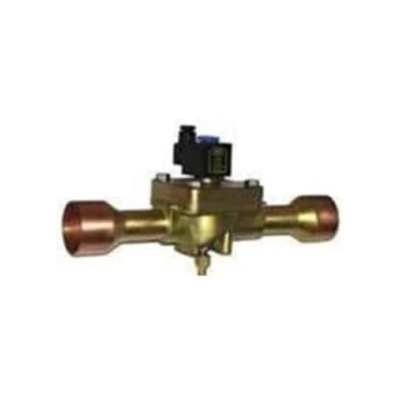

Electroventilele permit izolarea sau alimentarea controlată a unei ramuri prin intermediul unui semnal electric. Sunt utilizate în secvențe pump-down, pentru oprirea alimentării evaporatorului, pentru separarea consumatorilor sau pentru comanda unor circuite auxiliare.

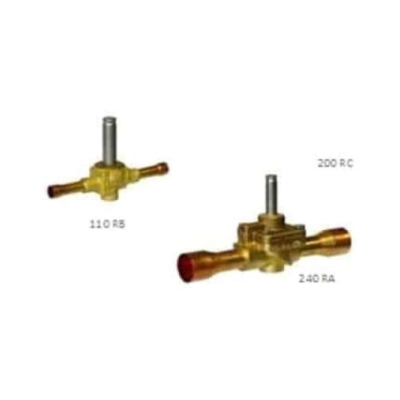

Pentru asemenea funcții pot fi analizate electroventilele frigorifice ALCO Emerson seriile 110, 200 și 240. Alegerea presupune verificarea agentului frigorific, debitului, diferenței de presiune, tipului de racord, poziției de montaj și tensiunii bobinei. Trebuie urmărită inclusiv diferența minimă de presiune necesară deschiderii, acolo unde principiul constructiv o impune.

Diametrul nominal al electroventilului nu trebuie confundat cu dimensionarea hidraulică. O componentă aleasă prea mare poate avea un comportament necorespunzător la debite reduse, iar una prea mică poate genera o pierdere de presiune care limitează capacitatea instalației.

Aplicatii pentru solutiile ALCO Emerson

Componentele ALCO Emerson pot fi integrate în numeroase configurații HVAC-R, de la echipamente compacte până la instalații cu mai multe compresoare și evaporatoare. Soluția tehnică se adaptează funcției urmărite și regimului de exploatare, nu doar tipului general de echipament.

• Agregate de condensare – controlul presiunii, protecția compresorului, comanda ventilatoarelor și alimentarea evaporatorului.
• Camere frigorifice – reglarea debitului de agent frigorific, controlul temperaturii și gestionarea ciclurilor de funcționare.
• Supermarketuri – automatizarea consumatorilor multipli, managementul uleiului și coordonarea centralelor frigorifice.
• Depozite frigorifice – menținerea temperaturilor necesare în aplicații cu funcționare continuă și sarcini variabile.
• Industria alimentară – răcirea, congelarea și conservarea produselor în condiții controlate.
• Chillere – controlul electronic al supraîncălzirii, monitorizarea presiunilor și protejarea compresoarelor.
• Pompe de căldură – reglarea circuitului în regim de încălzire, răcire sau funcționare reversibilă.
• Procese industriale – controlul instalațiilor utilizate pentru răcirea fluidelor, utilajelor și proceselor tehnologice.

Consultanta tehnica gratuita pentru selectia componentelor

Selectarea unei componente ALCO Emerson trebuie fundamentată pe parametrii instalației, nu pe o asemănare vizuală sau pe denumirea generică a produsului. Pentru un ventil de expansiune sunt relevante capacitatea și condițiile termodinamice. Pentru un presostat contează domeniul de lucru și funcția de siguranță. Pentru un controler trebuie verificate intrările, ieșirile, senzorii și ventilul comandat.

Asigurăm consultanță tehnică gratuită pentru stabilirea acestor cerințe. Putem porni de la schema instalației, de la datele proiectului sau direct de la funcția care trebuie realizată. Clarificăm informațiile esențiale, excludem variantele incompatibile și formulăm recomandarea pe baza condițiilor efective de funcționare.

Această etapă este utilă atât la proiectarea unei instalații noi, cât și la modernizarea automatizării ori extinderea unei centrale frigorifice. Atunci când există mai multe soluții posibile, explicăm diferențele relevante pentru exploatare, integrare și control, astfel încât decizia să nu se bazeze exclusiv pe prețul inițial.

Pentru ofertare ne poți transmite informațiile disponibile despre aplicație: agent frigorific, capacitate, temperaturi, presiuni, alimentare și funcția urmărită. Dacă anumite date lipsesc, stabilim împreună ce trebuie verificat înainte de alegerea produsului.

Solicita o recomandare tehnica si o oferta

Pentru selectarea unei soluții ALCO Emerson, transmite-ne datele disponibile despre instalație și funcția pe care trebuie să o îndeplinească produsul. Analizăm parametrii tehnici, verificăm compatibilitatea și îți prezentăm opțiunile potrivite aplicației.

Contactează AB Tehnic Professional pentru consultanță tehnică gratuită și ofertă comercială pentru controlere, presostate, traductoare, ventile, filtre deshidratoare, electroventile și sisteme de management al uleiului ALCO Emerson.
