Schimbatoare de caldura brazate, in placi sau tubulare

AB Tehnic Professional furnizează în România schimbătoare de căldură pentru instalații frigorifice, sisteme HVAC, pompe de căldură, procese industriale, recuperarea energiei și prepararea apei calde. Portofoliul include modele compacte cu plăci brazate, schimbătoare demontabile cu plăci și garnituri, echipamente cu plăci complet sudate, schimbătoare tubulare și soluții dedicate recuperării căldurii din instalațiile frigorifice.

Rolul acestor echipamente este de a transfera energia termică între două fluide aflate la temperaturi diferite, fără amestecarea directă a circuitelor. În funcție de aplicație, schimbul poate avea loc între apă și apă, apă și glicol, agent frigorific și apă, abur și lichid, ulei și apă, gaz fierbinte și apă sau alte combinații de fluide utilizate în instalațiile comerciale și industriale.

Alegerea unui schimbător nu trebuie realizată numai după dimensiunea racordurilor sau după o capacitate generală menționată în denumirea produsului. Pentru o selecție corectă trebuie cunoscute temperaturile de intrare și ieșire ale ambelor circuite, debitele, presiunile de lucru, pierderile de sarcină acceptate, proprietățile fluidelor și tendința acestora de a produce depuneri.

AB Tehnic Professional analizează regimul termic și recomandă tipul constructiv potrivit. Furnizăm soluții THERMOWAVE, VAHTERUS, SWEP, FIORINI și DK HEAT pentru aplicații compacte, procese de mare capacitate, instalații cu CO₂ sau amoniac, recuperarea energiei și sisteme în care sunt necesare presiuni ridicate ori posibilitatea deschiderii schimbătorului pentru curățare.

Tipuri de schimbatoare si criterii de selectie

Tehnologia constructivă influențează dimensiunile echipamentului, eficiența transferului, pierderea de presiune, accesul pentru curățare și compatibilitatea cu fluidele. Un model brazat poate fi foarte compact, însă nu poate fi desfăcut pentru curățare mecanică. Un schimbător cu garnituri ocupă mai mult spațiu, dar pachetul de plăci poate fi deschis, curățat și extins în anumite limite.

Schimbatoare cu placi brazate

Schimbătoarele cu plăci brazate sunt alcătuite dintr-un pachet de plăci metalice profilate, unite prin brazare. Canalele dintre plăci dirijează alternativ cele două fluide, iar forma ondulată a suprafețelor produce turbulență și intensifică transferul termic.

Aceste echipamente oferă o suprafață mare de schimb într-un volum redus și sunt utilizate în instalații frigorifice, chillere, pompe de căldură, centrale termice, recuperarea căldurii și prepararea apei calde. Masa redusă și dimensiunile compacte simplifică integrarea în unități și skiduri tehnice.

Deoarece pachetul nu poate fi deschis, schimbătoarele brazate sunt recomandate în special circuitelor cu fluide curate și filtrare corespunzătoare. Atunci când apa produce calcar sau fluidul conține particule, trebuie analizate filtrarea, tratarea și posibilitatea realizării unei curățări chimice prin circulație.

Materialul de brazare trebuie verificat în raport cu fluidul. În aplicațiile standard se poate utiliza brazarea cu cupru, însă pentru medii incompatibile pot fi necesare construcții complet din oțel inoxidabil sau alte soluții dedicate.

Schimbatoare cu placi si garnituri

Schimbătoarele demontabile folosesc un pachet de plăci montat între un cadru fix și unul mobil. Garniturile separă circuitele și dirijează fluidele prin canalele corespunzătoare. Pachetul poate fi desfăcut pentru inspecție, curățare și înlocuirea componentelor uzate.

Acest tip este potrivit proceselor în care apar depuneri, fluidele trebuie inspectate periodic sau capacitatea instalației poate fi modificată. În limitele cadrului și ale proiectului, numărul plăcilor poate fi adaptat pentru o altă sarcină termică.

Materialul garniturilor trebuie selectat după temperatură și compatibilitatea chimică. O garnitură nepotrivită poate deveni rigidă, se poate umfla sau își poate pierde etanșeitatea. Plăcile pot fi realizate din oțel inoxidabil, titan sau alte materiale compatibile cu procesul.

Pentru lichide cu fibre, particule sau vâscozitate ridicată sunt disponibile geometrii cu canale mai largi. Alegerea unui canal prea îngust poate crește riscul de blocare și pierderea de presiune.

Schimbatoare complet sudate

Schimbătoarele complet sudate combină suprafața compactă a plăcilor cu o construcție fără garnituri între canalele principale. Acestea sunt utilizate pentru presiuni și temperaturi ridicate, agenți frigorifici, hidrocarburi, amoniac, CO₂ și alte medii pentru care garniturile convenționale nu sunt potrivite.

Construcția sudată poate oferi rezistență mecanică și etanșeitate în procese solicitante. În funcție de tehnologie, echipamentul poate fi complet închis sau poate permite accesul la pachet prin demontarea unei carcase exterioare.

Dimensionarea pentru evaporare și condensare trebuie să includă distribuția agentului frigorific, pierderea de presiune, separarea fazelor și regimul tranzitoriu. Presiunea maximă admisă trebuie să acopere toate condițiile posibile, inclusiv oprirea instalației și creșterea temperaturii agentului.

Schimbatoare tubulare

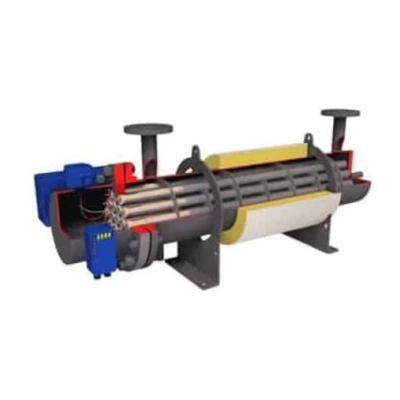

Schimbătoarele tubulare transferă căldura între un fluid care circulă prin tuburi și altul care circulă în jurul lor. Sunt robuste și pot fi configurate pentru temperaturi ridicate, presiuni mari, lichide vâscoase, fluide cu particule și aplicații care necesită trasee interne mai largi.

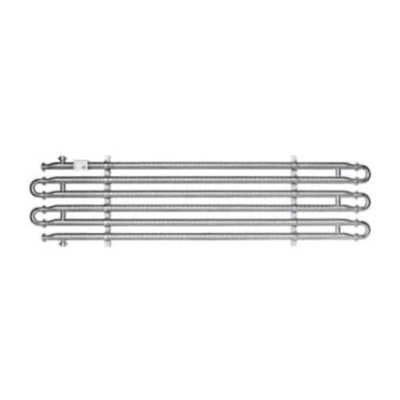

Schimbătorul de căldură tubular ViscoLine este destinat proceselor în care vâscozitatea și caracteristicile produsului fac dificilă utilizarea canalelor înguste ale unui schimbător cu plăci. Configurația tubulară poate limita pierderea de presiune și poate permite transportul produselor sensibile sau dificil de pompat.

Categoria include și schimbătoare tubulare generale, utilizate în aplicații industriale, energetice, navale, alimentare sau farmaceutice. Diametrul tuburilor, numărul de treceri, lungimea și materialele se stabilesc în funcție de proces.

Schimbătoarele tubulare ocupă, de regulă, mai mult spațiu decât modelele cu plăci, însă pot fi mai potrivite pentru fluide dificile, presiuni ridicate și operațiuni de curățare care necesită acces la interiorul tuburilor.

Schimbatoare cu placi M line

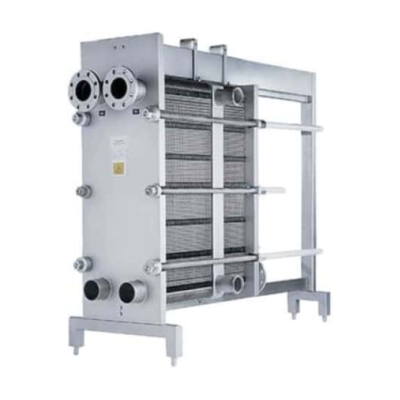

Schimbătoarele de căldură cu plăci M line completează gama disponibilă pentru procese în care este necesară o suprafață eficientă de transfer și o configurație adaptată temperaturilor, debitelor și fluidelor utilizate.

Selectarea unui model din această categorie trebuie realizată pe baza datelor complete ale procesului. Diametrul racordurilor nu indică singur capacitatea, deoarece aceeași dimensiune poate fi utilizată pentru debite și pierderi de presiune foarte diferite.

Aplicatii in refrigerare, HVAC si industrie

Schimbătoarele de căldură pot îndeplini funcții diferite în aceeași instalație. Ele pot evapora sau condensa agent frigorific, pot separa două circuite hidraulice, pot recupera căldura de refulare, pot răci uleiul sau pot transfera energie către apă și soluții cu glicol.

Evaporatoare si condensatoare

Într-un evaporator, agentul frigorific preia căldură de la apă, glicol sau alt fluid și se transformă în vapori. Distribuția agentului prin canale este esențială pentru utilizarea uniformă a suprafeței și pentru evitarea zonelor insuficient alimentate.

Într-un condensator, vaporii fierbinți cedează energie fluidului secundar și se transformă în lichid. Echipamentul trebuie să permită condensarea și, dacă proiectul o solicită, subrăcirea agentului înainte de ieșire.

Supraîncălzirea și subrăcirea trebuie precizate la selecție. Aceste valori influențează suprafața necesară, poziția racordurilor și rezultatul termic al echipamentului.

Separarea circuitelor hidraulice

În sistemele HVAC, schimbătorul poate separa circuitul sursei de circuitul consumatorilor. Această soluție este utilizată atunci când circuitele funcționează la presiuni diferite, folosesc fluide diferite sau trebuie protejate unul față de celălalt.

Un circuit exterior cu glicol poate transfera energie către un circuit interior cu apă, fără amestecarea fluidelor. Separarea poate proteja echipamentele interioare și poate limita cantitatea de glicol necesară în instalație.

Recuperarea caldurii

Instalațiile frigorifice evacuează prin condensator atât căldura preluată de la consumatori, cât și energia electrică transformată în căldură de compresor. O parte din această energie poate fi recuperată și utilizată pentru prepararea apei calde, încălzirea spațiilor sau procese tehnologice.

Recuperarea este eficientă atunci când producția de frig și consumul termic apar simultan. Supermarketurile, fabricile alimentare, hotelurile, abatoarele și depozitele pot avea un necesar constant de apă caldă, ceea ce permite valorificarea energiei pe perioade extinse.

Sistemul trebuie dimensionat fără a afecta condensarea și protecția compresoarelor. Temperatura apei, debitul și volumul de acumulare trebuie corelate cu energia disponibilă și cu profilul consumului.

Schimb lichid–gaz de aspiratie

Schimbătorul lichid–gaz de aspirație transferă energie de la agentul frigorific lichid către vaporii care se întorc la compresor. Lichidul este subrăcit, iar gazul de aspirație este supraîncălzit.

Schimbatorul de caldura lichid–gaz de aspiratie DK-Suction este destinat optimizării acestui schimb termic și protejării compresorului împotriva revenirii agentului frigorific lichid.

Aplicarea trebuie analizată termodinamic. O supraîncălzire prea mare poate crește temperatura de refulare, în timp ce subrăcirea poate îmbunătăți alimentarea organului de expansiune și efectul frigorific disponibil.

Sisteme cu CO2 si presiuni ridicate

Instalațiile cu CO₂ funcționează la presiuni mai mari decât multe sisteme convenționale. Schimbătorul trebuie proiectat și certificat pentru presiunea maximă a circuitului, inclusiv condițiile de oprire și încălzirea agentului.

Schimbatorul de caldura SWEP B18 pentru CO₂ transcritic este proiectat pentru presiuni de până la 140 bar și poate fi integrat în aplicații specifice sistemelor R744.

În funcție de poziția sa, schimbătorul poate funcționa ca evaporator, gas cooler, condensator subcritic, economizor sau schimbător intermediar. Selecția trebuie realizată pentru regimul exact al instalației.

Aplicatii cu amoniac

Amoniacul este utilizat în refrigerarea industrială și necesită materiale compatibile. Componentele care conțin cupru nu sunt potrivite circuitului cu NH₃, motiv pentru care sunt necesare construcții din oțel și soluții complet sudate sau alte tehnologii aprobate.

Schimbătoarele pentru amoniac pot fi utilizate ca evaporatoare, condensatoare, răcitoare de ulei și recuperatoare de căldură în fabrici, depozite și procese industriale.

Industria alimentara si procese sanitare

În industria alimentară, schimbătoarele pot încălzi sau răci apă, lapte, băuturi, uleiuri și alte produse. Materialele, rugozitatea suprafețelor, drenarea și procedurile de curățare trebuie adaptate cerințelor procesului.

Pentru fluidele vâscoase sau cu particule poate fi preferată o construcție tubulară. Pentru apă și lichide curate pot fi utilizate soluții cu plăci, în funcție de presiune și necesarul de curățare.

Aplicatii recomandate

• Instalatii frigorifice comerciale – Schimbătoarele brazate pot fi utilizate în chillere, pompe de căldură, unități de condensare și sisteme compacte unde spațiul disponibil este limitat.
• Refrigerare industriala – Modelele complet sudate sau tubulare pot funcționa cu amoniac, CO₂ și alte fluide în instalații cu presiuni, temperaturi și capacități ridicate.
• Sisteme HVAC – Schimbătoarele separă circuitele, transferă energia între apă și glicol și pot proteja sursele de căldură sau răcire față de rețelele consumatorilor.
• Pompe de caldura – Echipamentele pot funcționa ca evaporatoare, condensatoare și recuperatoare în sisteme comerciale și industriale.
• Recuperarea energiei – Căldura evacuată de compresoare poate fi transferată către apă caldă, încălzire sau procese tehnologice.
• Industria alimentara – Schimbătoarele cu plăci sau tubulare pot încălzi și răci lichide și produse, cu materiale și configurații adaptate cerințelor de igienă.
• Racirea uleiului – Echipamentele pot elimina căldura din circuitele de ulei ale compresoarelor, utilajelor și proceselor industriale.
• Sisteme cu abur – Schimbătoarele pot condensa abur și transfera energia către apă sau fluide de proces, cu verificarea presiunii și evacuării condensului.

Game si solutii disponibile prin AB Tehnic Professional

Colaborarea cu mai mulți producători specializați permite compararea unor tehnologii diferite și alegerea configurației potrivite pentru fiecare proiect. Brandurile disponibile acoperă soluții brazate, demontabile, complet sudate și sisteme pentru recuperarea energiei.

THERMOWAVE – schimbatoare cu placi pentru capacitati mari

AB Tehnic Professional furnizează în România schimbătoarele THERMOWAVE pentru instalații HVAC, refrigerare și procese industriale. Gama acoperă proiecte comerciale și industriale cu debite și puteri termice foarte diferite.

Schimbatorul de caldura THERMOWAVE thermolineVario acoperă un domeniu indicat de 50–50.000 kW și permite configurarea pachetului de plăci în funcție de temperaturi, debite și pierderile de presiune acceptate.

Gama thermolinePlus este destinată aplicațiilor solicitante și include configurații pentru presiuni de până la 63 bar. Materialele plăcilor și garniturilor sunt selectate în funcție de fluid și condițiile procesului.

VAHTERUS – schimbatoare complet sudate pentru conditii solicitante

Furnizăm schimbătoarele VAHTERUS pentru refrigerare industrială, energie, petrochimie, pompe de căldură și procese cu presiuni sau temperaturi ridicate.

Schimbatorul de caldura VAHTERUS PSHE complet sudat este proiectat pentru presiuni de până la 130 bar și combină suprafața compactă a plăcilor cu robustețea unei construcții sudate.

Tehnologia poate fi configurată pentru evaporare, condensare și transfer lichid–lichid. Soluțiile sunt potrivite inclusiv instalațiilor cu amoniac și CO₂, în funcție de materialele și presiunile selectate.

SWEP – schimbatoare brazate compacte

AB Tehnic Professional furnizează schimbătoarele SWEP pentru refrigerare, climatizare, încălzire, pompe de căldură și aplicații energetice.

Portofoliul include modelele V80, V200T, B10T, B220 și B18 pentru CO₂ transcritic. Acestea acoperă debite, dimensiuni și presiuni diferite și pot fi utilizate ca evaporatoare, condensatoare, economizoare sau separatoare hidraulice.

Schimbătorul trebuie dimensionat după temperaturile și debitele ambelor circuite. Modelul cu racorduri mai mari nu este automat alegerea corectă dacă pierderea de presiune și transferul necesar nu sunt verificate.

FIORINI – schimbatoare brazate si demontabile

Furnizăm în România schimbătoarele FIORINI pentru aplicații rezidențiale, comerciale și industriale.

Schimbatoarele de caldura cu placi si garnituri FIORINI din seriile K și F permit deschiderea pachetului pentru inspecție, curățare și adaptarea numărului de plăci în limitele constructive ale cadrului.

Seriile P și WP sunt schimbătoare cu plăci brazate, potrivite instalațiilor compacte de încălzire, refrigerare și recuperare. Alegerea dintre varianta brazată și cea cu garnituri depinde de fluid, gradul de murdărire și mentenanța necesară.

DK HEAT – recuperarea caldurii si protectia instalatiei

AB Tehnic Professional furnizează soluțiile DK HEAT pentru recuperarea energiei și optimizarea circuitelor frigorifice.

Portofoliul include recuperatoare cu schimbător intern sau extern, rezervorul DK-Energy pentru stocarea energiei termice, sistemul DK Hygienic Kit și schimbătoarele lichid–gaz DK-Suction.

Recuperatoarele pot transfera căldura instalației frigorifice către apă, iar rezervorul permite acumularea energiei pentru utilizarea ulterioară. Configurația se stabilește după puterea compresoarelor, temperatura dorită și profilul consumului de apă caldă.

Dimensionare, mentenanta si consultanta

Dimensionarea corectă pornește de la bilanțul termic și de la datele complete ale ambelor circuite. O selecție incompletă poate produce temperaturi finale greșite, pierderi de presiune prea mari sau funcționarea ineficientă a pompelor și compresoarelor.

Date necesare pentru selectie

Pentru fiecare fluid trebuie cunoscute temperatura de intrare, temperatura de ieșire și debitul. Dacă una dintre temperaturile de ieșire nu este stabilită, trebuie precizată puterea termică necesară.

Sunt necesare presiunea de lucru, presiunea maximă posibilă, pierderea de sarcină acceptată și proprietățile fluidului. Pentru glicol trebuie precizate tipul și concentrația, iar pentru uleiuri și produse vâscoase este importantă vâscozitatea la temperatura de lucru.

Pentru evaporatoare și condensatoare trebuie comunicate agentul frigorific, temperatura de evaporare sau condensare, supraîncălzirea, subrăcirea și capacitatea. În aplicațiile cu CO₂ trebuie verificată presiunea maximă din toate regimurile.

Compatibilitatea materialelor

Oțelul inoxidabil este utilizat în numeroase aplicații, dar nu este universal compatibil cu orice fluid. Clorurile, mediile foarte agresive și temperaturile ridicate pot impune titan, aliaje speciale sau alte materiale.

Aliajul de brazare și garniturile trebuie analizate separat. Compatibilitatea plăcii nu garantează automat compatibilitatea întregului schimbător.

Depuneri si filtrare

Calcarul, nămolul, particulele și uleiurile depuse pe suprafața de schimb reduc transferul și cresc pierderea de presiune. Filtrarea și tratarea apei contribuie la menținerea performanței.

Pentru fluide murdare poate fi mai potrivit un model demontabil sau tubular. Alegerea unui schimbător brazat foarte compact pentru un fluid cu particule poate conduce la blocarea rapidă a canalelor.

Curatarea schimbatoarelor

Modelele cu garnituri pot fi deschise pentru curățarea mecanică a plăcilor. După remontare, pachetul trebuie strâns la cota indicată de producător, fără comprimarea excesivă a garniturilor.

Schimbătoarele brazate pot fi curățate prin circularea unei soluții compatibile cu depunerile și materialele. Procedura trebuie urmată de clătire și neutralizare. Substanțele agresive pot deteriora plăcile sau aliajul de brazare.

Monitorizarea temperaturilor și presiunilor permite identificarea timpurie a murdăririi. O creștere progresivă a pierderii de sarcină sau reducerea transferului poate indica necesitatea curățării.

De ce sa alegi AB Tehnic Professional

AB Tehnic Professional analizează atât performanța termică, cât și condițiile mecanice și de întreținere. Nu recomandăm schimbătorul numai după racorduri, dimensiuni sau o capacitate estimativă.

Putem compara soluții brazate, demontabile, complet sudate și tubulare. Analizăm fluidele, temperaturile, presiunile, pierderile de sarcină, gradul de murdărire și spațiul disponibil.

Oferim suport pentru proiecte noi, recuperarea căldurii, modernizarea instalațiilor și înlocuirea unui schimbător existent. Pentru înlocuiri sunt utile eticheta produsului, dimensiunile, racordurile și datele reale de funcționare.

Solicita o oferta pentru schimbatoare de caldura

Pentru pregătirea unei selecții sunt necesare fluidele, debitele, temperaturile de intrare și ieșire, presiunile, pierderile de presiune admise și informațiile despre proces. Cu aceste date putem identifica tipul constructiv și configurația potrivite instalației.
