ELIWELL

ELIWELL dezvoltă controlere, regulatoare parametrice, automatizări programabile și sisteme de monitorizare pentru refrigerare comercială, refrigerare industrială și aplicații HVACR. Brandul face parte din Schneider Electric și are experiență în controlul echipamentelor frigorifice, camerelor de răcire, centralelor cu mai multe compresoare, chillerelor, pompelor de căldură și instalațiilor conectate.

Produsele ELIWELL sunt distribuite în România de AB Tehnic Professional. Furnizăm controlere pentru temperatură, regulatoare pentru centrale frigorifice, dispozitive programabile, module de extensie și soluții de comunicație. Analizăm fiecare aplicație în funcție de componentele comandate, numărul intrărilor și ieșirilor, tipul senzorilor, tensiunea de alimentare, agentul frigorific și cerințele de monitorizare.

Regulatoare parametrice pentru echipamente frigorifice

Regulatoarele parametrice ELIWELL sunt destinate echipamentelor frigorifice individuale care necesită controlul temperaturii și coordonarea unor funcții precum pornirea compresorului, ventilarea evaporatorului, dezghețarea și semnalizarea alarmelor. Aceste controlere sunt utilizate în vitrine frigorifice, dulapuri frigorifice, mobilier frigorific, echipamente HoReCa, monoblocuri și unități de condensare de capacitate redusă.

Familia IDPlus include variante diferențiate prin numărul ieșirilor și prin funcțiile disponibile. Modelele simple pot controla o singură sarcină, în timp ce variantele cu mai multe relee pot gestiona compresorul, dezghețarea și ventilatoarele evaporatorului. Alegerea controlerului trebuie realizată după schema funcțională a echipamentului, nu numai după formatul carcasei sau numărul de taste.

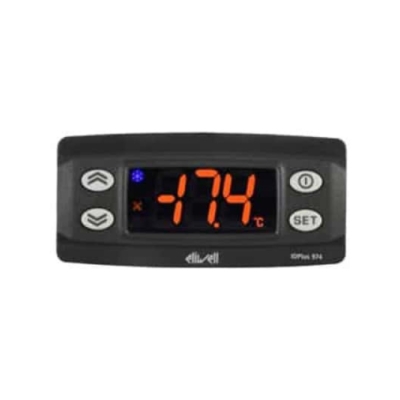

Regulatorul de temperatură ELIWELL IDPlus 974 NTC este destinat instalațiilor frigorifice ventilate și poate coordona compresorul, dezghețarea și ventilatoarele. Intrările pentru sondele de temperatură permit urmărirea temperaturii controlate și a condițiilor evaporatorului, în funcție de configurația realizată. Parametrii stabilesc diferențialul, limitele de temperatură, temporizările, condițiile de dezghețare și comportamentul ventilatoarelor.

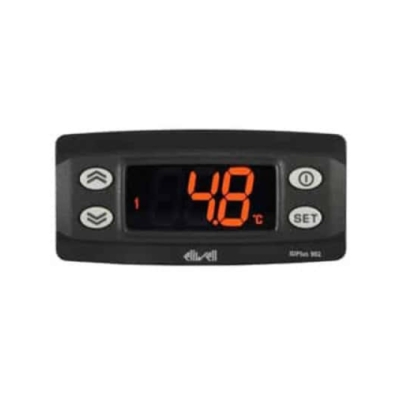

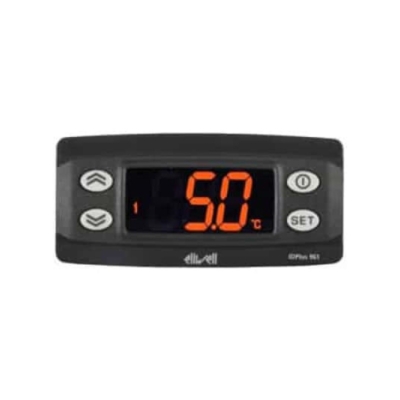

În cadrul aceleiași familii există regulatoare precum IDPlus 961, IDPlus 902 și variante dezvoltate pentru anumite tipuri de senzori sau aplicații. IDPlus 961 poate fi utilizat în echipamente cu dezghețare, dar fără controlul separat al ventilatoarelor oferit de configurațiile mai complexe. IDPlus 902 este orientat către controlul unei singure ieșiri, fiind relevant în aplicațiile care necesită un termostat electronic compact.

Compatibilitatea senzorilor este un criteriu esențial. Controlerul trebuie configurat pentru tipul de sondă acceptat, precum NTC sau PTC, iar domeniul și poziția senzorului trebuie să corespundă aplicației. O citire incorectă poate fi produsă de selectarea greșită a tipului de sondă, de montajul într-un punct nereprezentativ, de traseul cablului sau de interferențe electrice.

În selectarea unui regulator verificăm tensiunea de alimentare, numărul și capacitatea releelor, tipul intrărilor, funcția fiecărei ieșiri și posibilitatea conectării la sisteme de configurare sau monitorizare. Contactele controlerului nu trebuie utilizate peste limitele specificate, iar sarcinile inductive pot necesita contactoare sau relee intermediare dimensionate corespunzător.

Controlere pentru centrale frigorifice si grupuri de compresoare

Centralele frigorifice cu mai multe compresoare necesită reglarea capacității în funcție de presiunea sau temperatura instalației. Controlerul trebuie să coordoneze pornirea treptelor, temporizările, alternarea compresoarelor, echilibrarea orelor de funcționare, controlul condensării și gestionarea alarmelor. Portofoliul ELIWELL include regulatoare compacte pentru centrale de dimensiuni mici și medii, precum și platforme pentru instalații frigorifice complexe.

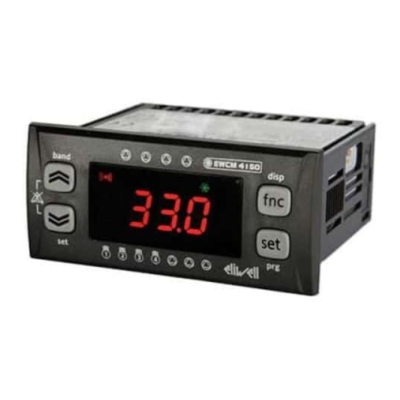

Termoregulatorul pentru centrale frigorifice ELIWELL EWCM 4180C face parte din familia EWCM 4000, dezvoltată pentru grupuri cu până la patru compresoare. Controlerul dispune de intrări și ieșiri configurabile pentru gestionarea compresoarelor, treptelor de capacitate și ventilatoarelor condensatorului. Ieșirile analogice pot fi utilizate în configurații care necesită comandă modulantă, în funcție de schema aplicației.

EWCM 4180C poate lucra cu semnale analogice utilizate de traductoarele de presiune și cu sonde de temperatură compatibile. Alegerea semnalului trebuie corelată cu senzorul, domeniul de presiune și parametrizarea controlerului. Pentru protejarea instalației sunt configurate praguri, temporizări și alarme care trebuie stabilite după limitele compresoarelor și ale circuitului frigorific.

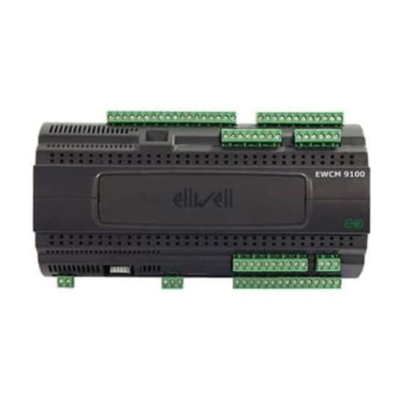

Pentru centrale cu un număr mai mare de compresoare sau cu strategii avansate de reglare, controlerul pentru centrale frigorifice ELIWELL EWCM 9100 EO HFO 13D oferă un număr extins de intrări, ieșiri și porturi de comunicație. Dispozitivul poate gestiona controlul cu invertor pe aspirație și refulare și este destinat aplicațiilor care necesită coordonarea mai multor componente.

Familia EWCM EO este dezvoltată pentru centrale frigorifice și include strategii pentru instalații cu diferite configurații și agenți frigorifici. Documentația producătorului indică posibilitatea utilizării cu HFC, HFO, amoniac și R744, în funcție de model și de aplicația configurată. Compatibilitatea controlerului cu un agent frigorific nu înlocuiește proiectarea mecanică și respectarea cerințelor de siguranță ale instalației.

În centralele cu CO2 subcritic, cascade sau alte configurații speciale trebuie definite exact presiunile, traductoarele, vanele și secvențele de comandă. În instalațiile cu compresoare comandate prin invertor, controlerul trebuie parametrizat după domeniul permis de producătorul compresorului, frecvența minimă și maximă, ungere și condițiile de revenire la funcționarea în trepte.

Alternarea compresoarelor permite distribuirea orelor de funcționare, dar strategia trebuie adaptată la compresoare egale sau cu capacități diferite. Pentru o centrală cu trepte inegale, secvența de pornire nu poate fi definită numai prin rotație cronologică. Controlerul trebuie să urmărească presiunea, capacitatea disponibilă, temporizările minime și condițiile de protecție.

Selectarea unui controler EWCM pornește de la numărul compresoarelor, treptele de capacitate, tipul condensatorului, numărul ventilatoarelor, semnalele senzorilor și comunicația necesară. Analizăm configurația completă și recomandăm dispozitivul din gama de automatizări pentru instalații frigorifice care dispune de resursele necesare fără a încărca proiectul cu funcții neutilizate.

Controlere programabile pentru chillere si pompe de caldura

Controlerele programabile ELIWELL sunt destinate aplicațiilor în care logica instalației depășește funcțiile unui regulator parametric. Acestea pot coordona chillere, pompe de căldură, unități de tratare a aerului, centrale frigorifice, unități de condensare și echipamente OEM cu mai multe circuite, compresoare, pompe, ventilatoare și dispozitive de expansiune.

Platformele FREE Evolution, FREE Advance și FREE Optima permit realizarea unor aplicații configurate pentru echipamentul controlat. Sistemele pot integra module de intrări și ieșiri, terminale de afișare și module pentru comanda vanelor electronice. Arhitectura se stabilește după numărul resurselor, viteza de procesare, protocoalele de comunicație și complexitatea programului.

Într-un chiller, automatizarea poate gestiona cererea de răcire, secvența compresoarelor, pompele hidraulice, ventilatoarele condensatorului, protecția la îngheț și monitorizarea temperaturilor. Pentru o pompă de căldură sunt adăugate funcțiile de inversare a ciclului, gestionarea dezghețării, sursele auxiliare și condițiile de funcționare la temperaturi exterioare diferite.

Controlerul programabil nu este livrat ca o soluție universală pentru orice instalație. Programul, parametrizarea și interfețele trebuie dezvoltate și testate pentru echipamentul concret. Sunt definite stările normale, pornirea, oprirea, avaria, revenirea după întreruperea alimentării și comportamentul în cazul defectării unui senzor sau al pierderii comunicației.

Modulele de extensie sunt selectate în funcție de tipul semnalelor. Intrările pot fi configurate pentru sonde de temperatură, traductoare de presiune, semnale digitale sau alte tipuri acceptate, iar ieșirile pot comanda contactoare, actuatoare, invertoare și vane. Pentru fiecare sarcină verificăm tensiunea, curentul și necesitatea unei interfețe intermediare.

Comunicarea Modbus și magistralele dedicate permit integrarea controlerelor cu alte dispozitive și sisteme de supraveghere. Adresarea, viteza de comunicație, terminarea rețelei și structura cablării trebuie stabilite corect. Într-o instalație extinsă recomandăm separarea cablurilor de comunicație și senzori de conductoarele de putere pentru reducerea interferențelor.

Controlul camerelor frigorifice si al echipamentelor monobloc

Camerele frigorifice necesită controlul coordonat al temperaturii, compresorului, ventilatoarelor, dezghețării, iluminatului și alarmelor. ELIWELL oferă regulatoare și tablouri de comandă care pot reuni aceste funcții într-o soluție destinată instalațiilor cu răcire statică sau ventilată. Configurația se stabilește în funcție de tipul vaporizatorului, puterea sarcinilor și metoda de dezghețare.

Dezghețarea poate fi realizată prin oprirea compresorului, cu rezistențe electrice sau printr-o strategie specifică instalației. Controlerul stabilește pornirea ciclului, durata maximă, temperatura de terminare și timpul de drenaj. Sonda vaporizatorului trebuie poziționată astfel încât să reflecte corect starea bateriei și să permită oprirea dezghețării înaintea încălzirii inutile a camerei.

Ventilatoarele pot fi oprite în timpul dezghețării și repornite după atingerea condițiilor stabilite. O pornire prea rapidă poate dispersa căldura și umezeala în cameră, iar o întârziere excesivă poate reduce capacitatea de răcire. Parametrii trebuie corelați cu inerția vaporizatorului, temperatura produselor și regimul ușilor.

Pentru compresoarele comandate direct trebuie verificată capacitatea releului. În instalațiile cu motoare mai mari, regulatorul transmite comanda către un contactor dimensionat corespunzător. Protecțiile la supracurent, presiune și temperatură rămân parte din schema electrică și nu trebuie înlocuite printr-o simplă alarmă software.

Tablourile și controlerele conectabile permit includerea camerei într-un sistem de monitorizare. Operatorul poate urmări temperatura, starea ieșirilor și alarmele, în funcție de dispozitivele și serviciile instalate. Pentru o cameră frigorifică nouă analizăm volumul, regimul termic, evaporatorul, dezghețarea și puterile electrice înainte de selectarea automatizării.

Monitorizare, inregistrarea datelor si alarme

Soluțiile ELIWELL pentru monitorizare sunt destinate instalațiilor în care temperaturile, alarmele și starea echipamentelor trebuie urmărite centralizat. Aceste funcții sunt importante în supermarketuri, depozite frigorifice, unități HoReCa, laboratoare și unități de procesare, unde o abatere neobservată poate afecta produsele sau continuitatea activității.

Platformele TelevisGo și Refrigeration Expert XP pot integra dispozitive compatibile într-o rețea de supraveghere. În funcție de configurație, sistemul poate afișa valorile, înregistra date, gestiona alarme și permite accesul la informațiile echipamentelor. Funcțiile disponibile depind de controlere, interfețe, licențe și arhitectura de comunicație instalată.

Înregistrarea temperaturii trebuie configurată după obiectivul procesului. Intervalul dintre citiri, perioada de păstrare, pragurile de alarmă și întârzierea notificărilor influențează utilitatea datelor. Un prag prea apropiat de valoarea normală poate genera alarme repetate, iar o întârziere prea mare poate ascunde o abatere relevantă.

În procedurile HACCP, sistemul electronic poate sprijini înregistrarea și raportarea temperaturilor, dar nu înlocuiește definirea responsabilităților, verificarea senzorilor și procedurile de intervenție. Poziționarea sondelor trebuie să fie reprezentativă pentru produsele protejate, iar alarmele trebuie direcționate către persoane care pot evalua situația și interveni.

Pentru accesul de la distanță analizăm securitatea rețelei, drepturile utilizatorilor și continuitatea comunicației. Comenzile care pot modifica funcționarea instalației trebuie limitate la personal autorizat. Recomandăm o structură în care monitorizarea oferă informații utile fără a expune inutil automatizarea la acces necontrolat.

Vane electronice si controlul supraincalzirii

ELIWELL dezvoltă controlere și drivere pentru vane de expansiune electronice utilizate în instalații frigorifice și HVACR. Aceste dispozitive reglează deschiderea vanei pe baza temperaturilor și presiunii măsurate, urmărind menținerea supraîncălzirii în limitele stabilite. Soluțiile sunt relevante pentru chillere, pompe de căldură, vitrine, camere frigorifice și instalații cu sarcină variabilă.

Selectarea driverului trebuie corelată cu tipul motorului vanei, numărul pașilor, curentul de comandă și logica de siguranță. Traductorul de presiune și sonda de temperatură trebuie să acopere domeniul aplicației și să fie montate în punctele corecte. Agentul frigorific și domeniul de presiune sunt introduse în configurația controlerului pentru calcularea temperaturii de saturație.

Controlul electronic poate adapta debitul de agent la variația sarcinii, însă stabilitatea depinde de dimensionarea vanei și de parametrizarea buclei de reglare. O vană supradimensionată poate produce oscilații și control instabil, iar una subdimensionată poate limita alimentarea vaporizatorului la sarcină maximă.

Pentru aplicațiile cu mai multe vaporizatoare sau circuite trebuie stabilit dacă fiecare vană are un driver dedicat ori dacă automatizarea centrală poate gestiona resursele necesare. Sunt analizate și comportamentul la întreruperea alimentării, închiderea de siguranță, alimentarea auxiliară și coordonarea cu pornirea compresorului.

Aplicatii

• Vitrine si mobilier frigorific: regulatoarele IDPlus pot controla temperatura, compresorul, dezghețarea și ventilatoarele, în funcție de model. Configurarea urmărește tipul mobilierului, regimul de temperatură, poziția sondelor, metoda de dezghețare și sarcina releelor. Pentru instalațiile conectate pot fi adăugate comunicația și monitorizarea centralizată.
• Camere frigorifice comerciale si industriale: automatizarea poate coordona compresorul sau unitatea de condensare, ventilatoarele vaporizatorului, rezistențele de dezghețare, iluminatul și alarmele. Parametrii trebuie adaptați inerției camerei, frecvenței deschiderii ușilor, temperaturii produselor și modului în care instalația revine după un ciclu de dezghețare.
• Centrale cu mai multe compresoare: controlerele EWCM gestionează treptele de capacitate, alternarea, temporizările și condensarea. Pentru compresoare cu inverter se stabilesc limitele de frecvență și relația cu treptele fixe. Traductoarele de presiune, ventilatoarele și protecțiile trebuie corelate cu agentul frigorific și presiunile de proiect.
• Chillere si pompe de caldura: controlerele programabile pot administra mai multe circuite frigorifice, pompele hidraulice, ventilatoarele, vanele electronice, dezghețarea și sursele auxiliare. Logica este dezvoltată pentru echipamentul concret și include secvențele de pornire, oprire, avarie și revenire după întreruperea alimentării.
• Supermarketuri si retele de magazine: soluțiile de supraveghere pot centraliza temperaturile și alarmele provenite de la vitrine, camere frigorifice și centrale. Configurarea pragurilor și notificărilor trebuie să distingă între variațiile normale produse de dezghețare sau încărcare și evenimentele care necesită intervenția personalului tehnic.
• Producatori de echipamente HVACR: platformele programabile ELIWELL permit dezvoltarea unei automatizări adaptate unui echipament de serie. Pot fi integrate module de extensie, afișaje, drivere pentru vane și protocoale de comunicație. Programul trebuie testat în toate regimurile, inclusiv la defectarea senzorilor și pierderea unei comunicații.

De ce sa alegi AB Tehnic Professional

Alegerea unei automatizări ELIWELL presupune mai mult decât stabilirea unui interval de temperatură. Controlerul trebuie să dispună de intrările și ieșirile necesare, să accepte senzorii instalației și să poată coordona sarcinile în condiții de siguranță. Analizăm funcțiile înainte de a recomanda dispozitivul și evităm selectarea exclusiv după formatul carcasei.

Furnizăm consultanță tehnică gratuită pentru regulatoare parametrice, controlere EWCM, automatizări programabile, module de extensie și sisteme de monitorizare. Verificăm compresoarele, ventilatoarele, dezghețarea, traductoarele, vanele electronice, comunicația și cerințele de integrare într-un sistem existent sau într-un echipament nou.

Pentru centrale frigorifice analizăm numărul și capacitatea compresoarelor, strategia de alternare, condensarea și utilizarea invertoarelor. Pentru camere și mobilier frigorific verificăm metoda de dezghețare, ventilatoarele și sarcinile electrice. În cazul controlerelor programabile, definim resursele hardware necesare aplicației înainte de pregătirea ofertei.

Asigurăm selectarea configurației potrivite și pregătim oferta pe baza cerințelor tehnice relevante. Astfel, beneficiarul poate evalua o soluție ELIWELL adaptată instalației și funcțiilor de care are efectiv nevoie.

Solicita consultanta tehnica si oferta

Contactați AB Tehnic Professional pentru selectarea unei automatizări ELIWELL destinate echipamentului sau instalației dumneavoastră HVACR. Analizăm gratuit aplicația, recomandăm controlerul, senzorii și modulele compatibile și pregătim oferta pentru configurația stabilită. Consultanța tehnică gratuită permite clarificarea funcțiilor, conexiunilor și cerințelor de integrare înaintea achiziției.
