VAHTERUS

VAHTERUS este un producător finlandez specializat în dezvoltarea și fabricarea schimbătoarelor de căldură Plate & Shell pentru aplicații industriale solicitante. Compania a fost înființată în anul 1990 și și-a construit activitatea în jurul unei tehnologii compacte, complet sudate, proiectate pentru transfer termic eficient, presiuni ridicate, temperaturi extreme și condiții de exploatare în care schimbătoarele convenționale pot întâmpina limitări constructive.

AB Tehnic Professional furnizează în România schimbătoarele de căldură VAHTERUS și oferă consultanță tehnică gratuită pentru alegerea, dimensionarea și integrarea acestora. Echipamentele pot fi utilizate în instalații frigorifice industriale, sisteme energetice, pompe de căldură de capacitate mare, procese chimice și petrochimice, aplicații navale, instalații de încălzire centralizată și proiecte de recuperare a energiei termice.

Tehnologia Plate & Shell combină avantajele transferului termic specific schimbătoarelor în plăci cu robustețea unei carcase cilindrice rezistente la presiune. În centrul echipamentului se află un pachet de plăci circulare complet sudate, introdus într-o manta metalică. Între plăcile care formează suprafața de transfer termic nu sunt utilizate garnituri, ceea ce elimină riscurile asociate permeabilității, îmbătrânirii sau deteriorării garniturilor în condiții dificile.

Schimbătoarele VAHTERUS pot fi configurate pentru încălzire, răcire, evaporare, condensare, desupraîncălzire, subrăcire și recuperarea căldurii. Suprafața mare de transfer termic este integrată într-un volum compact, iar cantitatea de fluid reținută în interior poate fi redusă în comparație cu anumite soluții convenționale cu tuburi și manta. Acest aspect este important în instalațiile care utilizează amoniac, CO2, hidrocarburi sau alți agenți frigorifici pentru care încărcarea totală trebuie controlată atent.

Fiecare echipament este configurat în funcție de condițiile reale ale proiectului. Puterea termică reprezintă numai unul dintre parametrii necesari. Pentru o selecție corectă, AB Tehnic Professional analizează fluidele utilizate, temperaturile de intrare și ieșire, debitele, presiunile de lucru și de proiectare, pierderile de presiune acceptate, proprietățile fizice ale mediilor, variațiile de sarcină și materialele compatibile.

Tehnologia Plate & Shell si configuratiile constructive VAHTERUS

Principiul de funcționare al unui schimbător VAHTERUS presupune transferul energiei termice între două medii separate de suprafața plăcilor circulare. Unul dintre fluide circulă prin canalele formate în pachetul de plăci, iar celălalt circulă pe partea mantalei. Profilul plăcilor generează turbulență și susține transferul termic, în timp ce geometria canalelor este configurată pentru menținerea pierderilor de presiune în limitele stabilite prin calcul.

Construcția complet sudată permite utilizarea echipamentelor în proiecte în care garniturile ar putea fi limitate de temperatură, presiune sau compatibilitatea chimică. Tehnologia poate fi selectată pentru instalațiile care folosesc agenți frigorifici naturali, hidrocarburi, gaze industriale, uleiuri și alte medii solicitante. Compatibilitatea finală trebuie însă verificată pentru fiecare aplicație și pentru materialele alese.

În proiectele în care sunt analizate diferite tipuri de schimbatoare de caldura brazate, in placi sau tubulare, tehnologia Plate & Shell poate reprezenta soluția potrivită atunci când sunt necesare o construcție complet sudată, rezistență la presiuni ridicate, dimensiuni compacte și o adaptare precisă la proces. Selecția tehnologiei trebuie făcută după evaluarea instalației complete, nu doar după forma sau dimensiunile schimbătorului.

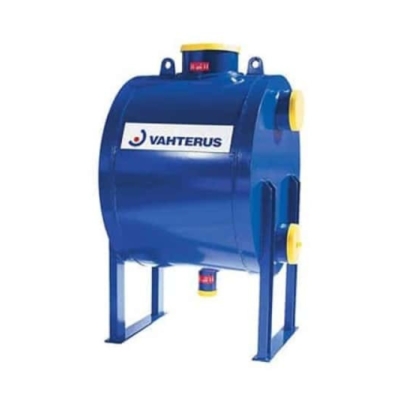

Schimbatoare PSHE complet sudate

Gama principală VAHTERUS este reprezentată de schimbătoarele Plate & Shell Heat Exchanger, denumite pe scurt PSHE. Pachetul de plăci circulare este sudat integral, fără garnituri între suprafețele de transfer. Ansamblul este introdus într-o manta cilindrică, rezultând un echipament compact și robust, proiectat pentru solicitări mecanice și termice importante.

Schimbatorul de caldura VAHTERUS PSHE complet sudat poate fi configurat pentru presiuni de până la 130 bar, în funcție de model, dimensiune, material, temperatură și condițiile proiectului. Această valoare reprezintă limita posibilă pentru anumite configurații și nu trebuie considerată automat valabilă pentru orice echipament sau aplicație.

Carcasa cilindrică este potrivită pentru preluarea solicitărilor produse de presiune, iar pachetul compact de plăci permite obținerea unei suprafețe importante de transfer termic într-un volum redus. În comparație cu un schimbător cu tuburi și manta dimensionat pentru aceeași aplicație, soluția Plate & Shell poate ocupa mai puțin spațiu și poate avea o greutate mai redusă.

Avantajele constructive trebuie evaluate împreună cu cerințele de instalare. Trebuie prevăzut spațiul necesar pentru racorduri, izolație, susținere, instrumentație și eventualele intervenții. Orientarea echipamentului și poziția conexiunilor sunt stabilite în funcție de proces, de starea fluidelor și de cerințele privind aerisirea, drenarea sau evacuarea condensului.

Evaporatoare pentru refrigerare industriala

Schimbătoarele VAHTERUS pot fi configurate ca evaporatoare pentru instalații frigorifice industriale. În această aplicație, agentul frigorific preia căldura de la apă, glicol, saramură sau alt fluid secundar și își schimbă starea de agregare. Configurația trebuie adaptată distribuției agentului frigorific, debitului fluidului secundar și regimului de funcționare al instalației.

Dimensionarea unui evaporator presupune analizarea temperaturii și presiunii de evaporare, supraîncălzirii, calității vaporilor, capacității frigorifice, pierderilor de presiune și variațiilor de sarcină. În instalațiile cu amoniac sau CO2, volumul intern redus poate contribui la limitarea cantității de agent frigorific necesare în schimbător.

Integrarea trebuie corelată cu separatoarele, pompele, compresoarele, rezervoarele și automatizarea instalației. O selecție termică bună nu este suficientă dacă pierderea de presiune afectează alimentarea cu agent frigorific sau dacă poziția racordurilor nu permite drenarea și distribuția corespunzătoare a fluidului.

Condensatoare si desupraincalzitoare

În rol de condensator, schimbătorul VAHTERUS transferă căldura agentului frigorific către apă, glicol sau alt mediu de răcire. Procesul poate include răcirea gazului supraîncălzit, condensarea propriu-zisă și, în anumite configurații, subrăcirea lichidului rezultat.

Pentru dimensionare sunt necesare temperatura și presiunea de condensare, debitul agentului frigorific, temperatura mediului secundar, pierderea de presiune permisă și sarcina termică totală. Aceasta poate fi mai mare decât capacitatea frigorifică utilă a instalației, deoarece trebuie inclusă și energia absorbită de compresoare.

Un desupraîncălzitor VAHTERUS poate fi utilizat pentru recuperarea energiei disponibile în gazul fierbinte refulat de compresor. Căldura recuperată poate fi transferată către un circuit de apă pentru încălzire, prepararea apei calde sau un proces tehnologic. Potențialul real depinde de regimul compresoarelor, temperaturile disponibile și profilul de consum al beneficiarului.

Racitoare de lichid si racitoare de ulei

VAHTERUS poate configura schimbătoare pentru răcirea apei, soluțiilor de glicol, uleiurilor și altor fluide tehnologice. Proprietățile mediilor trebuie evaluate la temperaturile reale de funcționare, deoarece densitatea, vâscozitatea, capacitatea termică și conductivitatea influențează transferul de căldură și pierderea de presiune.

Răcitoarele de ulei pot fi utilizate în instalații frigorifice, sisteme de compresoare, echipamente energetice și procese industriale. Materialele trebuie să fie compatibile atât cu uleiul, cât și cu fluidul de răcire. De asemenea, trebuie analizate contaminarea, posibilitatea formării depunerilor și necesitatea unui sistem de filtrare.

O vâscozitate ridicată poate limita transferul termic și poate genera pierderi de presiune importante. Din acest motiv, calculele nu trebuie realizate folosind proprietățile apei atunci când mediul real este un ulei sau un amestec cu glicol. AB Tehnic Professional centralizează datele procesului și selectează configurația pe baza caracteristicilor reale ale fluidelor.

Constructii pentru mentenanta si inspectie

Deși tehnologia VAHTERUS este bazată pe un pachet complet sudat, pot fi disponibile configurații constructive adaptate cerințelor de inspecție și mentenanță. Alegerea depinde de proces, de gradul de contaminare și de posibilitatea apariției depunerilor pe una dintre părțile schimbătorului.

Pentru fluidele curate, construcția sudată și compactă poate oferi o exploatare simplificată. Pentru procese care conțin particule, produse vâscoase sau medii cu tendință de depunere trebuie analizate viteza de curgere, procedura de curățare și accesul necesar. În anumite proiecte poate fi prevăzută curățarea chimică prin circulație, dacă aceasta este compatibilă cu materialele și contaminanții existenți.

Planul de mentenanță trebuie definit încă din etapa de selecție. Este important să fie cunoscute calitatea fluidelor, frecvența opririlor, metodele de curățare și instrumentația disponibilă pentru urmărirea temperaturilor și pierderilor de presiune.

Aplicatii

• Refrigerare industriala – Schimbătoarele VAHTERUS pot funcționa ca evaporatoare, condensatoare, răcitoare de ulei, desupraîncălzitoare și recuperatoare de căldură în instalații frigorifice industriale. Construcția complet sudată și volumul intern compact sunt relevante pentru sisteme cu amoniac, CO2 și alți agenți frigorifici. Selecția se realizează în funcție de capacitate, temperaturi, presiuni, regimul compresoarelor și pierderile de presiune disponibile.
• Instalatii frigorifice cu amoniac – În aplicațiile cu NH3, limitarea încărcării de agent frigorific și eliminarea garniturilor dintre plăci pot reprezenta avantaje importante. Echipamentul trebuie configurat după temperatura și presiunea de evaporare sau condensare, debit, capacitate și cerințele privind revenirea uleiului. Integrarea trebuie corelată cu separatoarele, pompele și celelalte componente ale centralei frigorifice.
• Sisteme cu CO2 – Instalațiile cu CO2 pot presupune presiuni ridicate și diferențe importante între regimurile de funcționare. Schimbătoarele VAHTERUS pot fi configurate pentru anumite aplicații cu CO2, inclusiv evaporare, condensare sau transfer termic în sisteme în cascadă. Presiunea maximă, temperatura, materialele și configurația mantalei sunt stabilite pentru fiecare proiect.
• Pompe de caldura industriale – Tehnologia Plate & Shell poate fi utilizată în pompe de căldură de capacitate mare, unde schimbătoarele funcționează ca evaporatoare, condensatoare sau recuperatoare de energie. Dimensionarea trebuie să țină cont de temperaturile sursei și consumatorului, agentul frigorific, variația sarcinii și diferențele mici de temperatură urmărite pentru obținerea unei eficiențe energetice bune.
• Industria alimentara si a bauturilor – Schimbătoarele VAHTERUS pot fi integrate în fabrici alimentare, abatoare, fabrici de băuturi, depozite și procese de congelare. Echipamentul poate transfera energia între circuite frigorifice, apă, glicol și fluide tehnologice. Materialele, condițiile de igienizare, temperaturile și riscul de depunere trebuie analizate înainte de stabilirea configurației constructive.
• Procese chimice si petrochimice – În industria chimică și petrochimică, echipamentele pot fi utilizate pentru răcire, încălzire, condensare, evaporare și recuperarea energiei din fluide solicitante. Construcția complet sudată reduce dependența de garnituri, dar materialele trebuie selectate după compoziția chimică, concentrație, temperatură și presiune. Analiza coroziunii este esențială pentru fiecare proces.
• Aplicatii navale – Dimensiunile compacte și construcția rezistentă permit utilizarea schimbătoarelor Plate & Shell în instalații navale unde spațiul și greutatea sunt limitate. Echipamentele pot deservi sisteme de răcire, instalații frigorifice, recuperarea căldurii și circuite cu diferite fluide. Configurația trebuie adaptată vibrațiilor, mediului marin, materialelor și condițiilor de exploatare.
• Recuperarea energiei termice – VAHTERUS poate fi utilizat pentru valorificarea căldurii care ar fi evacuată în mod normal în exterior. Energia poate fi transferată către apă caldă, încălzirea spațiilor, procese tehnologice sau alte circuite. Viabilitatea proiectului depinde de temperatura sursei, continuitatea funcționării, profilul consumatorului și apropierea termică necesară.

Consultanta si oferta pentru produsele VAHTERUS

Alegerea unui schimbător VAHTERUS presupune analizarea procesului complet și configurarea echipamentului pentru condițiile reale de funcționare. Două aplicații cu aceeași putere termică pot necesita modele diferite dacă fluidele, presiunile, temperaturile sau pierderile de presiune sunt diferite. AB Tehnic Professional oferă suport tehnic de la evaluarea inițială până la selectarea configurației și pregătirea ofertei.

De ce sa alegi AB Tehnic Professional

Prin AB Tehnic Professional beneficiați de consultanță tehnică gratuită pentru selectarea schimbătoarelor VAHTERUS. Analizăm fluidele de pe ambele circuite, temperaturile de intrare și ieșire, debitele, presiunile de lucru și de proiectare, puterea termică și pierderile de presiune acceptate.

Pentru procesele frigorifice verificăm agentul frigorific, temperatura de evaporare sau condensare, supraîncălzirea, subrăcirea, variațiile de sarcină și condițiile de retur al uleiului. Pentru aplicațiile cu lichide analizăm vâscozitatea, densitatea, compatibilitatea materialelor și riscul de depunere sau contaminare.

Selectăm dimensiunea pachetului de plăci, materialele, grosimea, racordurile, orientarea și configurația mantalei împreună cu producătorul. Luăm în calcul spațiul de montaj, susținerea, izolația, accesul pentru intervenții și instrumentația necesară urmăririi funcționării.

După analiza aplicației, pregătim oferta pentru echipamentul configurat și furnizăm informațiile tehnice necesare integrării acestuia. Selecția urmărește obținerea performanței termice necesare fără pierderi de presiune excesive și fără supradimensionarea nejustificată a schimbătorului.

Solicita o oferta configurata pentru proiectul tau

Pentru alegerea unui schimbător de căldură VAHTERUS, AB Tehnic Professional centralizează parametrii procesului și identifică soluția potrivită. Analizăm capacitatea, fluidele, temperaturile, presiunile, debitele și cerințele constructive, apoi pregătim o ofertă adaptată instalației frigorifice, energetice sau industriale.
