Centrale frigorifice multicompresor

AB Tehnic Professional furnizează în România centrale frigorifice multicompresor și grupuri frigorifice de compresoare pentru supermarketuri, depozite frigorifice, centre logistice, fabrici alimentare, abatoare, unități de procesare și instalații industriale de mare capacitate. Aceste sisteme reunesc două sau mai multe compresoare într-un singur ansamblu și permit adaptarea puterii frigorifice la necesarul real al consumatorilor conectați.

O centrală multicompresor poate alimenta simultan camere frigorifice, vitrine, răcitoare de aer, tunele de congelare, schimbătoare de căldură și alte echipamente care funcționează la același nivel de temperatură sau la niveluri diferite. Automatizarea introduce compresoarele succesiv, în funcție de presiunea de aspirație, sarcina instalației și comenzile primite de la consumatori.

Față de utilizarea unui singur compresor de capacitate mare, o centrală multicompresor oferă o modulare mai bună, posibilitatea echilibrării orelor de funcționare și un nivel superior de redundanță. Atunci când unul dintre compresoare este oprit pentru verificare sau service, celelalte pot continua să asigure o parte din capacitatea necesară, în limitele configurației și ale sarcinii existente.

AB Tehnic Professional analizează puterea frigorifică, temperaturile de evaporare și condensare, agentul frigorific, profilul de sarcină, amplasarea și nivelul de automatizare solicitat. Portofoliul include centrale ITALIA REFRIGERAZIONE și REFRA cu compresoare Scroll, piston sau șurub, precum și sisteme dedicate instalațiilor cu CO₂ în regim subcritic, transcritic sau industrial.

Ce este o centrala frigorifica multicompresor

O centrală frigorifică multicompresor este un ansamblu realizat pe un cadru comun, în care două sau mai multe compresoare sunt conectate la colectoare comune de aspirație și refulare. În funcție de proiect, centrala poate include separator de ulei, rezervor de lichid, filtre, regulatoare de nivel, presostate, traductoare, vane, panou electric și controler central.

Compresoarele sunt comandate în trepte. La sarcină redusă poate funcționa o singură unitate, iar pe măsură ce necesarul crește sunt pornite celelalte compresoare. În configurațiile avansate poate fi utilizat un compresor cu inverter sau modulare, care acoperă variațiile fine dintre treptele fixe.

Controlul urmărește menținerea stabilă a presiunii de aspirație și evitarea pornirilor excesive. Automatizarea poate alterna ordinea de pornire pentru echilibrarea orelor și poate aplica timpi minimi de funcționare și oprire pentru protejarea compresoarelor.

Centrala trebuie dimensionată după sarcina maximă, dar și verificată la sarcina minimă. Un sistem care funcționează eficient numai la capacitate maximă poate avea probleme de ciclare, control și retur al uleiului în perioadele cu necesar redus.

Avantajele unei configuratii multicompresor

Principalul avantaj este adaptarea capacității la consumul real. Într-un supermarket, de exemplu, sarcina variază în funcție de temperatura exterioară, deschiderea vitrinelor, introducerea produselor și numărul consumatorilor activi.

Prin pornirea succesivă a compresoarelor, centrala produce doar capacitatea necesară. Această funcționare poate limita consumul inutil și poate menține mai stabilă temperatura în camere și vitrine.

Redundanța este importantă în aplicațiile în care oprirea completă poate produce pierderi comerciale. Dacă unul dintre compresoare este indisponibil, celelalte pot continua să funcționeze, chiar dacă puterea totală disponibilă este redusă.

Centralizarea mai multor consumatori într-o singură instalație poate simplifica mentenanța și monitorizarea. În locul mai multor unități independente, operatorul poate urmări compresoarele, presiunile și alarmele dintr-un singur sistem.

Centrale pentru temperatura medie

Aplicațiile de temperatură medie includ camere pentru produse proaspete, vitrine frigorifice, spații de lucru refrigerate și depozite în care temperatura este menținută peste punctul de congelare.

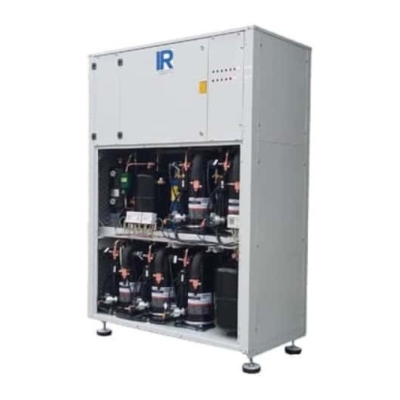

Grupul multicompresor compact ITALIA REFRIGERAZIONE CTE acoperă un domeniu indicat de 40–100 kW pentru aplicații MT și este destinat proiectelor în care spațiul disponibil și organizarea compactă a componentelor sunt importante.

Configurația compactă poate simplifica transportul, poziționarea și conectarea la instalație. Capacitatea reală trebuie verificată la temperatura de evaporare, temperatura de condensare și agentul frigorific utilizat.

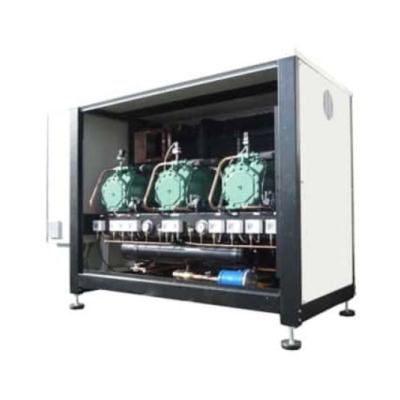

Pentru sarcini mai mari este disponibil grupul multicompresor ITALIA REFRIGERAZIONE CE, cu un domeniu indicat de 10–400 kW MT. Seria este potrivită instalațiilor centralizate în care condensatorul este montat separat.

Alegerea dintre CTE și CE se realizează după capacitate, spațiul tehnic, amplasarea condensatorului, nivelul de zgomot și condițiile de integrare în proiect.

Centrale pentru temperatura joasa

Camerele de congelare, vitrinele pentru produse congelate și tunelele frigorifice necesită temperaturi de evaporare mai joase și solicită suplimentar compresoarele. Raportul de comprimare, temperatura de refulare și răcirea motorului trebuie analizate cu atenție.

În aceste instalații, returul uleiului și protecția împotriva revenirii lichidului sunt esențiale. Conductele, separatoarele și regulatoarele de nivel trebuie dimensionate pentru funcționarea întregii centrale, inclusiv la sarcină parțială.

Aplicațiile cu temperatură joasă pot utiliza o centrală dedicată sau pot fi integrate într-un sistem cu două niveluri de aspirație. Alegerea depinde de capacitate, agent frigorific și numărul consumatorilor.

Centrale cu compresoare Scroll

Compresoarele Scroll sunt utilizate frecvent în instalații comerciale și centrale compacte. Acestea oferă dimensiuni reduse, funcționare relativ silențioasă și posibilitatea realizării unei modulări în trepte prin utilizarea mai multor unități montate în paralel.

Grupul frigorific de compresoare Scroll REFRA AU acoperă un domeniu indicat de 7–170 kW și este destinat aplicațiilor comerciale și industriale de capacitate mică sau medie.

Prin utilizarea mai multor compresoare, capacitatea poate fi ajustată etapizat. În anumite configurații poate fi inclus un compresor cu inverter, utilizat pentru reglajul fin al presiunii de aspirație.

Selecția trebuie să țină cont de domeniul aprobat al compresoarelor și de agentul frigorific. Nu toate seriile Scroll sunt potrivite atât pentru temperatură medie, cât și pentru temperatură joasă.

Centrale cu compresoare cu piston

Compresoarele semi-ermetice cu piston sunt utilizate în aplicații comerciale și industriale care necesită robustețe și posibilitatea efectuării unor intervenții de service asupra componentelor interne.

Grupul frigorific de compresoare cu piston REFRA AU oferă un domeniu indicat de 25–500 kW și poate fi configurat pentru proiecte cu sarcini și temperaturi diferite.

Centralele cu piston pot integra mai multe compresoare conectate în paralel, colectoare comune și un sistem centralizat de ulei. Automatizarea gestionează pornirea, oprirea și protecția fiecărei unități.

În proiectele critice, numărul compresoarelor poate fi stabilit astfel încât sistemul să păstreze o anumită capacitate și atunci când o unitate este oprită.

Centrale cu compresoare cu surub

Compresoarele cu șurub sunt utilizate în instalații industriale de mare capacitate și în procese cu funcționare continuă. Acestea pot asigura debite mari de agent frigorific și pot fi integrate în sisteme cu control al capacității.

Grupul frigorific de compresoare cu surub REFRA AS oferă o capacitate indicată de până la 900 kW și este destinat aplicațiilor industriale cu sarcini termice ridicate.

Configurația poate include separator de ulei, răcitor de ulei, economizor, pompe, schimbătoare și automatizare. Toate aceste componente trebuie dimensionate împreună cu compresorul și cu regimul real al instalației.

Controlul la sarcină parțială este important. O centrală supradimensionată poate funcționa ineficient dacă sarcina minimă a procesului este mult sub domeniul de reglare al compresoarelor.

Centrale frigorifice cu CO2

CO₂, identificat prin codul R744, este utilizat în instalații comerciale și industriale datorită proprietăților termodinamice și impactului climatic redus. Sistemele funcționează la presiuni ridicate și necesită componente și automatizări dedicate.

Centralele pot fi subcritice, transcritice, booster sau în cascadă. În configurațiile subcritice, căldura este evacuată către un circuit frigorific superior. Sistemele transcritice utilizează un gas cooler și controlează presiunea de înaltă în funcție de condițiile exterioare.

Configurațiile booster combină consumatorii de temperatură medie și joasă. Compresoarele LT descarcă în colectorul treptei MT, iar întregul sistem este controlat ca un ansamblu integrat.

Grupul frigorific de compresoare REFRA CO₂ Industrial acoperă un domeniu indicat de 50–500 kW și este destinat proiectelor complexe cu R744.

Portofoliul REFRA mai include seria CO₂ Ecopack, cu capacitate indicată de până la 135 kW, și sistemul CO₂ Cascade pentru instalații subcritice în cascadă.

Sisteme CO2 in cascada

Într-o instalație în cascadă, circuitul de CO₂ funcționează la temperatură joasă și evacuează căldura către un circuit frigorific superior printr-un schimbător intermediar.

Grupul frigorific de compresoare REFRA CO₂ Cascade este destinat sistemelor subcritice cu R744. Configurația poate fi utilizată pentru camere și consumatori de congelare, în funcție de capacitatea proiectului.

Schimbătorul de cascadă trebuie dimensionat pentru sarcina totală și pentru diferențele de temperatură dintre cele două circuite. Automatizarea trebuie să coordoneze ambele instalații și să prevină creșterea necontrolată a presiunii în circuitul de CO₂.

Recuperarea caldurii

Instalația frigorifică evacuează permanent căldura preluată de la consumatori și energia introdusă de compresoare. O parte din această căldură poate fi recuperată pentru prepararea apei calde, încălzirea spațiilor sau procese tehnologice.

Recuperarea trebuie dimensionată după profilul real al centralei și după consumatorul termic. Cantitatea disponibilă variază în funcție de sarcina frigorifică și de condițiile de funcționare.

În supermarketuri și fabrici alimentare, necesarul de apă caldă poate coincide cu funcționarea instalației frigorifice. Integrarea corectă poate îmbunătăți eficiența energetică globală a proiectului.

Automatizarea centralei

Controlerul central gestionează compresoarele, presiunile, protecțiile și alarmele. Acesta poate alterna ordinea de pornire, limita numărul pornirilor și echilibra orele de funcționare.

Traductoarele de presiune transmit valori continue și permit o comandă mai precisă decât presostatele utilizate exclusiv pentru protecție. Senzorii de temperatură pot monitoriza aspirația, refularea, uleiul și alte puncte importante.

Sistemul poate transmite alarme și date către BMS sau SCADA prin protocoale de comunicație compatibile. Monitorizarea la distanță permite identificarea deviațiilor și intervenția înaintea apariției unei opriri complete.

Pentru centralele cu CO₂, automatizarea gestionează și presiunile specifice, recipientele intermediare, compresoarele paralele și alte funcții necesare configurației.

Protectia compresoarelor

Fiecare compresor trebuie protejat împotriva presiunilor necorespunzătoare, temperaturii excesive de refulare, lipsei uleiului, suprasarcinii și problemelor electrice.

Sistemul de ulei trebuie să asigure alimentarea fiecărui carter în toate regimurile de funcționare. Separatoarele, rezervorul și regulatoarele de nivel trebuie corelate cu numărul compresoarelor și cu diferența de presiune disponibilă.

Revenirea lichidului poate spăla pelicula de ulei și poate provoca șocuri mecanice. Supraîncălzirea trebuie controlată la consumatori, iar conducta de aspirație trebuie proiectată pentru returul agentului și al uleiului.

Amplasarea centralei frigorifice

Centrala poate fi montată într-o cameră tehnică, într-o carcasă exterioară sau într-un container echipat. Alegerea depinde de spațiul disponibil, nivelul sonor, condițiile climatice și cerințele de siguranță.

Camera tehnică trebuie să ofere ventilare, iluminat, drenaj și acces suficient pentru înlocuirea compresoarelor și a componentelor voluminoase. Echipamentele nu trebuie poziționate astfel încât service-ul să necesite demontarea întregului ansamblu.

Pentru montaj exterior, carcasa trebuie să protejeze componentele și să permită evacuarea căldurii. În cazul agenților frigorifici cu cerințe speciale trebuie analizate detectarea scurgerilor și ventilarea.

Cum se alege centrala multicompresor

Selecția începe cu sarcina frigorifică totală și variațiile acesteia. Nu este suficientă însumarea puterilor nominale ale tuturor consumatorilor dacă aceștia nu funcționează simultan.

Trebuie stabilite sarcina minimă, sarcina maximă și perioadele de vârf. Aceste informații determină numărul compresoarelor, treptele de capacitate și necesitatea unui model cu inverter sau modulare.

Temperaturile de evaporare și condensare influențează direct capacitatea și consumul. Centrala trebuie verificată la agentul frigorific și la condițiile reale ale proiectului.

Redundanța trebuie definită separat. În aplicațiile critice poate fi necesar ca sistemul să asigure o parte importantă a sarcinii chiar și cu un compresor indisponibil.

Aplicatii

• Supermarketuri si hipermarketuri – Centralele pot alimenta vitrine, camere frigorifice și consumatori de temperatură medie sau joasă dintr-un sistem centralizat.
• Depozite frigorifice – Configurațiile multicompresor adaptează capacitatea la numărul camerelor active și la variațiile sezoniere ale sarcinii.
• Centre logistice – Sistemele pot deservi mai multe zone de temperatură și pot oferi redundanță pentru protejarea mărfurilor.
• Fabrici alimentare – Centralele cu piston sau șurub pot alimenta răcitoare de aer, schimbătoare, tunele și echipamente de proces.
• Abatoare – Instalațiile centralizate pot produce frig pentru răcire, congelare, spații de procesare și depozitare.
• Procesarea pestelui – Centralele industriale pot susține congelatoare în plăci, tunele, depozite și alte procese cu sarcini ridicate.
• Instalatii cu CO2 – Sistemele Ecopack, Industrial și Cascade pot fi configurate pentru aplicații comerciale și industriale cu R744.
• Aplicatii cu sarcina variabila – Mai multe compresoare permit adaptarea etapizată a capacității și evitarea funcționării permanente la putere maximă.

Game de centrale distribuite de AB Tehnic Professional

Portofoliul include centrale compacte, configurații cu condensator separat și sisteme industriale cu tehnologii diferite de comprimare. Alegerea se realizează după aplicație, capacitate și nivelul de automatizare.

ITALIA REFRIGERAZIONE – centrale compacte si configurabile

Furnizăm în România centralele ITALIA REFRIGERAZIONE pentru aplicații comerciale și industriale. Gama include seria compactă CTE și centralele CE cu condensator montat separat.

Seria CTE este destinată proiectelor în care spațiul trebuie utilizat eficient, iar componentele trebuie organizate într-un ansamblu compact. Seria CE acoperă un domeniu mai larg de capacități și permite conectarea la un condensator selectat separat.

Configurațiile pot fi adaptate după agentul frigorific, numărul și tipul compresoarelor, temperatura de funcționare și condițiile de montaj.

REFRA – centrale Scroll, piston, surub si sisteme CO2

Furnizăm centralele frigorifice REFRA pentru aplicații comerciale și industriale de capacitate mică, medie și mare.

Seria AU poate utiliza compresoare Scroll sau cu piston, iar seria AS este destinată compresoarelor cu șurub și aplicațiilor industriale de mare putere.

Pentru R744 sunt disponibile gamele CO₂ Ecopack, CO₂ Industrial și CO₂ Cascade. Soluțiile pot fi realizate pe cadru deschis, în carcasă sau într-o configurație tehnică adaptată proiectului.

Consultanta si oferta pentru centrale multicompresor

AB Tehnic Professional oferă consultanță tehnică pentru selectarea centralei, stabilirea compresoarelor și integrarea sistemului în instalația frigorifică. Analizăm sarcina minimă și maximă, temperaturile, agentul frigorific și redundanța.

De ce sa alegi AB Tehnic Professional

Nu selectăm centrala numai după puterea totală. Verificăm simultaneitatea consumatorilor, variația sarcinii, treptele de capacitate și funcționarea în regim parțial.

Putem compara configurații cu compresoare Scroll, piston sau șurub și soluții dedicate pentru CO₂. Pentru fiecare proiect analizăm accesul pentru service, automatizarea și posibilitatea unei extinderi ulterioare.

Oferim suport pentru instalații noi, înlocuirea centralelor existente și modernizarea sistemelor de control. Pentru proiectele existente sunt utile schemele, datele de funcționare și lista consumatorilor.

Solicita o oferta pentru centrala frigorifica

Pentru ofertare sunt necesare puterea frigorifică, temperaturile de evaporare și condensare, agentul frigorific, sarcina minimă și maximă, numărul consumatorilor, nivelurile de temperatură, amplasarea și gradul de redundanță dorit.
