Descriere

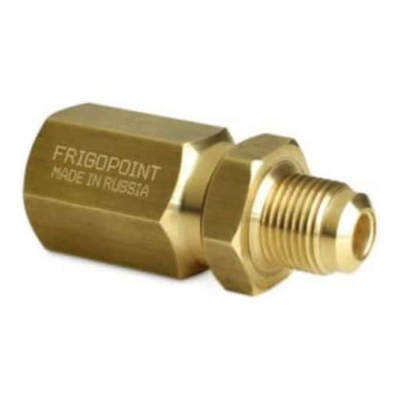

Ventil de control diferential FRIGOPOINT FP-DV-038-35 – presiune stabila pentru alimentarea circuitului de ulei

Ventilul de control diferențial FRIGOPOINT FP-DV-038-35 este destinat circuitelor de retur al uleiului la presiune joasă utilizate în instalațiile frigorifice cu unul sau mai multe compresoare. Componenta se montează între rezervorul de ulei și conducta de aspirație și are rolul de a menține în rezervor o presiune superioară presiunii de aspirație. Această diferență creează condițiile necesare deplasării lubrifiantului din rezervor către conducta de distribuție, regulatoarele de nivel și carterele compresoarelor.

Modelul FP-DV-038-35 este calibrat pentru o diferență nominală de presiune de 3,5 bar și este prevăzut cu racorduri de 3/8 SAE. Într-o instalație configurată corect, ventilul comunică rezervorul cu zona de aspirație și reglează transferul de presiune astfel încât rezervorul să rămână presurizat peste nivelul conductei de aspirație. Diferența nu trebuie confundată cu presiunea absolută a rezervorului, deoarece valoarea de 3,5 bar reprezintă diferența menținută față de presiunea de aspirație.

Ventilul este o componentă importantă în sistemele centralizate de gestionare a uleiului. Dacă diferența este insuficientă, alimentarea regulatoarelor poate deveni instabilă, iar uleiul poate să nu ajungă în carter atunci când este solicitat. Dacă schema este realizată incorect sau conductele sunt obturate, simpla instalare a ventilului nu poate compensa deficiențele circuitului. Poziția de montaj, curățenia conductelor, etanșeitatea și compatibilitatea racordurilor trebuie verificate înaintea punerii în funcțiune.

Avantajele ventilului FRIGOPOINT FP-DV-038-35

Mentinerea diferentei de presiune Ventilul este calibrat pentru menținerea unei diferențe nominale de 3,5 bar între rezervorul de ulei și conducta de aspirație. Această diferență asigură forța necesară deplasării lubrifiantului către regulatoarele de nivel. Funcționarea stabilă depinde și de dimensionarea corectă a conductelor și de presiunile reale ale instalației.
Alimentare stabila a regulatoarelor Prin presurizarea controlată a rezervorului, ventilul susține alimentarea regulatoarelor electronice sau mecanice de nivel. Atunci când un regulator solicită ulei, diferența disponibilă permite transferul către carter. Astfel, componenta contribuie la funcționarea coerentă a circuitului, fără a înlocui verificarea nivelului și protecțiile compresorului.
Solutie pentru sisteme de joasa presiune FP-DV-038-35 este destinat sistemelor de retur al uleiului la presiune joasă. În această configurație, rezervorul este menținut la o presiune moderat superioară aspirației, în locul utilizării directe a presiunii de refulare. Schema trebuie proiectată în funcție de compresoare, agent frigorific și regimul de funcționare.
Racorduri standard de service Racordurile de 3/8 SAE permit integrarea ventilului în conducta de legătură dintre rezervor și aspirație. Fitingurile și conductele trebuie să fie compatibile cu dimensiunea, agentul frigorific și presiunea instalației. Etanșarea corectă și protejarea interiorului împotriva impurităților sunt importante pentru funcționarea mecanismului.
Functionare fara comanda electrica Ventilul controlează diferența prin principiul său mecanic și nu necesită alimentare electrică sau semnal de automatizare. Această caracteristică simplifică integrarea în circuit, însă nu elimină necesitatea monitorizării presiunilor. Orice funcționare anormală trebuie identificată prin verificarea rezervorului, aspirației și alimentării regulatoarelor.
Integrare in centrale frigorifice Componenta este potrivită centralelor cu rezervor comun de ulei și mai multe regulatoare de nivel. Menținerea unei diferențe controlate permite distribuirea lubrifiantului către compresoare în funcție de solicitările locale. Circuitul trebuie prevăzut cu filtrare, robinete și puncte de service conform proiectului instalației.
Reducerea variatiilor de alimentare Prin păstrarea unei diferențe nominale, ventilul poate limita variațiile alimentării cauzate de schimbările presiunii de aspirație. Efectul real depinde de condițiile de lucru și de configurația sistemului. Un rezervor subdimensionat, un filtru blocat sau conducte necorespunzătoare pot afecta în continuare debitul de ulei.
Model clar definit pentru selectie Codul FP-DV-038-35 indică modelul cu racorduri de 3/8 SAE și diferență nominală de 3,5 bar. Această identificare simplifică alegerea și înlocuirea componentei. Înaintea montajului trebuie confirmat că valoarea diferențială corespunde cerințelor circuitului și regulatoarelor utilizate.

Date Tehnice

Producător: FRIGOPOINT
Model: FP-DV-038-35
Tip produs: ventil de control diferențial
Racorduri: 3/8 SAE
Diferență nominală de presiune: 3,5 bar
Montaj: între rezervorul de ulei și conducta de aspirație
Utilizare: sisteme de retur al uleiului la presiune joasă
Funcție: menținerea presiunii rezervorului peste presiunea de aspirație
Consum electric: nu necesită alimentare electrică

Aplicatii recomandate

Centrale frigorifice cu rezervor de ulei – ventilul menține diferența necesară transferului lubrifiantului din rezervor către regulatoarele montate pe compresoare.
Sisteme de retur la presiune joasa – modelul este destinat configurațiilor în care rezervorul este presurizat controlat față de conducta de aspirație.
Instalatii cu mai multe compresoare – componenta poate susține distribuirea uleiului dintr-un rezervor comun către regulatoarele fiecărui compresor.
Circuite cu regulatoare electronice de nivel – diferența de 3,5 bar asigură presiunea necesară alimentării regulatoarelor compatibile din circuitul de ulei.
Circuite cu regulatoare mecanice de ulei – ventilul poate fi integrat și în sisteme cu regulatoare mecanice, dacă diferența corespunde cerințelor acestora.
Modernizarea sistemelor de gestionare a uleiului – produsul poate înlocui o componentă echivalentă după confirmarea racordurilor și a valorii diferențiale necesare.

Detalii constructive

Corp compact destinat montării în conducta de legătură dintre rezervorul de ulei și traseul de aspirație.
Două racorduri de 3/8 SAE pentru conectarea la conductele circuitului de egalizare și control al presiunii.
Mecanism intern calibrat pentru menținerea unei diferențe nominale de 3,5 bar în condițiile prevăzute.
Construcție mecanică fără bobină, cablu sau alte componente care necesită alimentare electrică.
Componentă destinată utilizării împreună cu rezervor, filtru, conductă de ulei și regulatoare de nivel.

Principiul de functionare diferential

Ventilul sesizează diferența dintre presiunea rezervorului și cea a conductei de aspirație. Prin reglarea comunicării dintre cele două zone, menține rezervorul la aproximativ 3,5 bar peste aspirație. Această diferență permite uleiului să curgă din rezervor către regulatoarele de nivel atunci când acestea deschid alimentarea. Ventilul nu pompează uleiul și nu poate crea debit dacă traseul este blocat.

Pozitia in circuitul de ulei

Modelul se instalează între zona gazoasă a rezervorului de ulei și conducta de aspirație, conform schemei sistemului. Conducta de legătură trebuie realizată astfel încât să nu transporte necontrolat ulei lichid către ventil. Poziția și sensul de montaj trebuie verificate după marcajele produsului și documentația instalației, fără inversarea conexiunilor.

Montaj si punere in functiune

Înaintea montajului, conductele trebuie curățate și protejate împotriva impurităților. Racordurile SAE se strâng cu unelte adecvate, fără suprasolicitarea corpului. După instalare se verifică etanșeitatea și se măsoară presiunea din rezervor comparativ cu aspirația. Alimentarea regulatoarelor trebuie testată în condiții reale de funcționare.

Diagnosticarea functionarii

Dacă uleiul nu ajunge la compresoare, trebuie verificate nivelul rezervorului, filtrul, robinetele, conductele și presiunile, nu doar ventilul diferențial. O diferență prea mică poate indica o problemă de reglare sau o conexiune incorectă. O diferență neobișnuită trebuie analizată înainte de continuarea exploatării pentru a evita alimentarea necontrolată.

Intretinere si siguranta

Ventilul se inspectează pentru pierderi, coroziune și deteriorări mecanice. Intervențiile se efectuează numai după izolarea și depresurizarea circuitului. Nu se încearcă modificarea calibrării prin metode improvizate. Dacă valoarea diferențială nu mai poate fi menținută sau mecanismul este contaminat, componenta trebuie verificată și înlocuită dacă este necesar.

De ce sa alegi ventilul FRIGOPOINT FP-DV-038-35

FP-DV-038-35 este o componentă dedicată sistemelor de retur al uleiului la presiune joasă, având racorduri de 3/8 SAE și o diferență nominală clară de 3,5 bar. Integrarea sa permite menținerea presiunii necesare alimentării regulatoarelor de nivel.

Produsul este potrivit centralelor frigorifice în care uleiul este distribuit dintr-un rezervor comun. Montajul corect, verificarea presiunilor și păstrarea circuitului curat sunt condițiile esențiale pentru funcționarea stabilă a ansamblului.

Aplicatii	Centrale frigorifice, Industria alimentara si a bauturilor, Instalatii frigorifice comerciale, Instalatii frigorifice industriale
Tip echipament	Ventil diferențial ulei
Functie	Control presiune diferențială
Dimensiune racord	3/8″ SAE

Ventil de control diferențial FRIGOPOINT FP-DV-038-35

Ventil de control diferential pentru mentinerea presiunii necesare in rezervorul circuitului de ulei

Caracteristici tehnice
